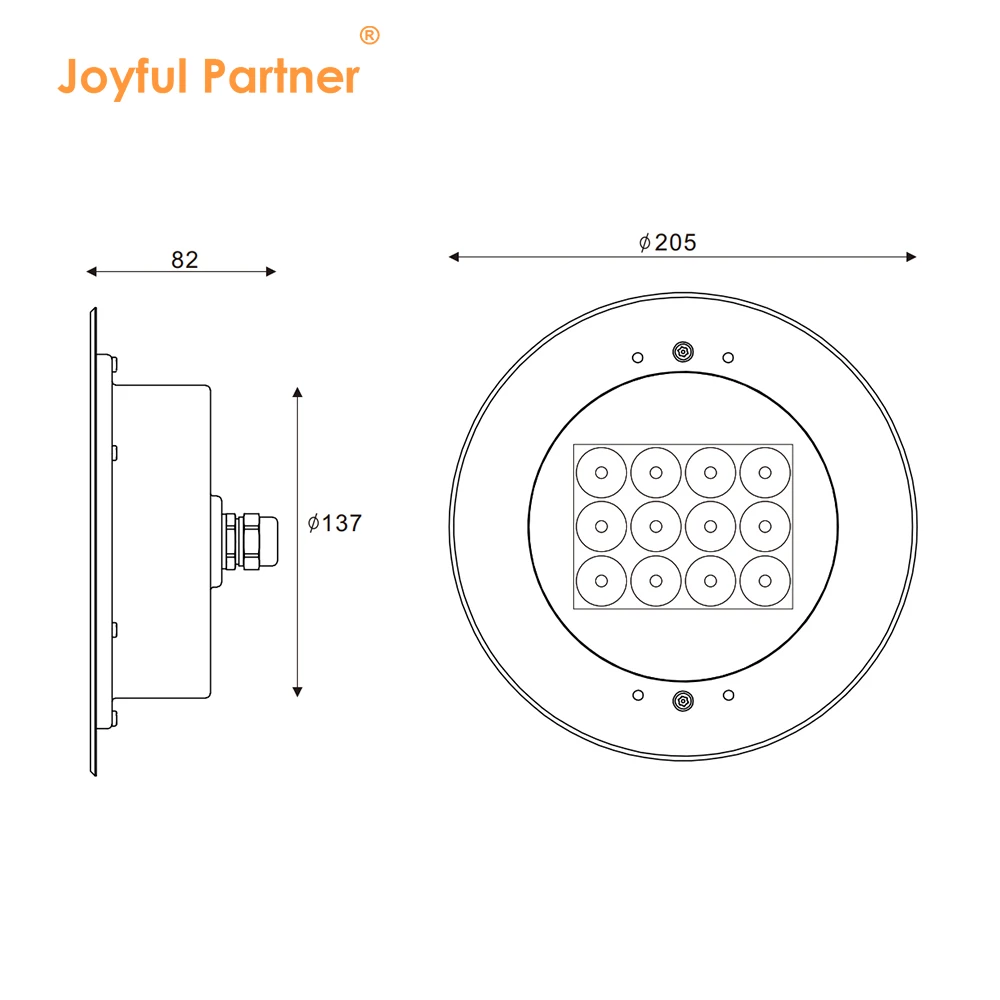

JPD18012X(Ø 205*H120 mm)
Clasificación impermeable: IP68
Material: Acero inoxidable con forma de moldura cromado SUS 316L #
Modelo: Serie JPD18012X
Certificación: IP68, RoHS, CE, adecuado para aplicaciones con agua o sin agua
La JPD18012X es una lámpara empotrada construida para dos entornos: una pared de hormigón para una piscina o un parterre enterrado. Doce LEDs comparten una sola cara de acero inoxidable de 170 mm que queda casi a ras con el acabado, por lo que una serie de luminarias se lee como una sola línea de luz en lugar de una fila de fuentes separadas.
Un objetivo de alta calidad con un 85 por ciento de eficiencia da forma a la salida, mientras que la distribución asimétrica mantiene la luz en el suelo y las paredes de la piscina en lugar de en los ojos de alguien que está al borde. Los ángulos de viga de 8 a 90 grados cubren acentos estrechos y lavados amplios en la pila. Las versiones blancas funcionan con un circuito, RGB 3in1 y RGBW 4in1 funcionan con tres.

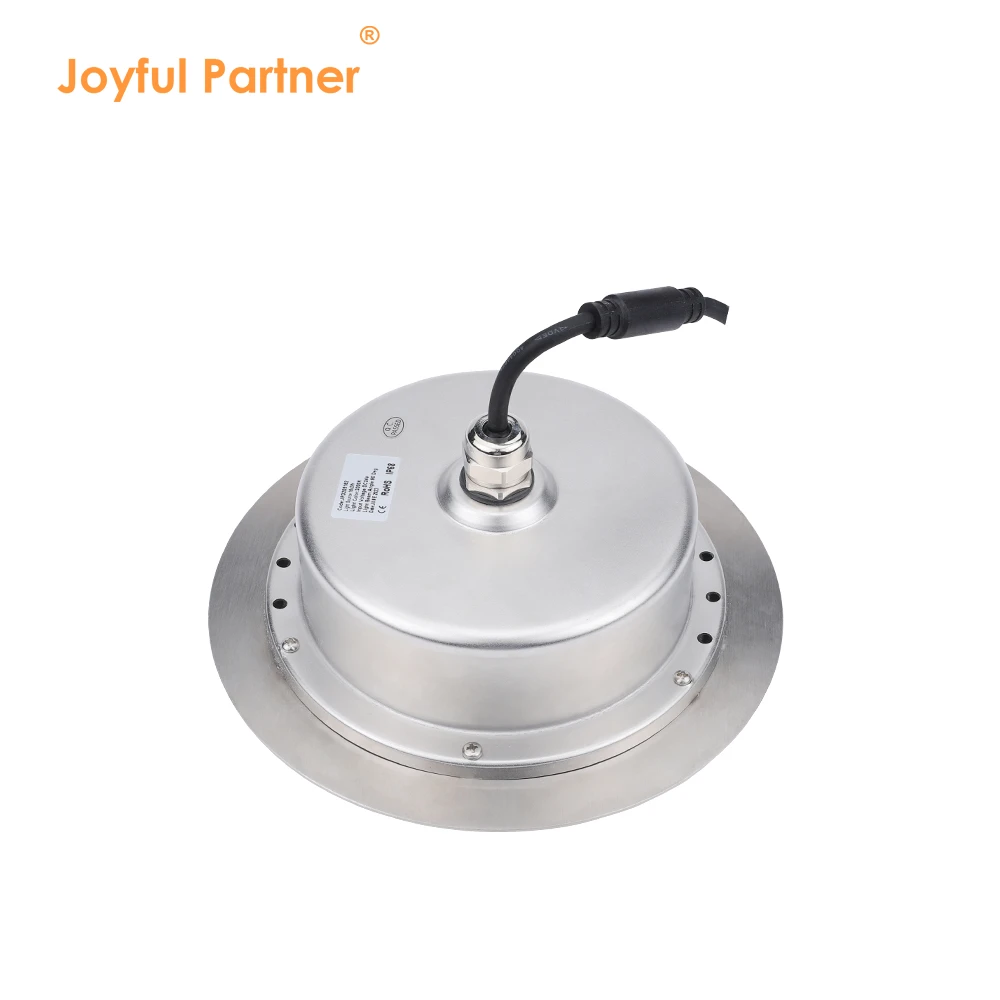

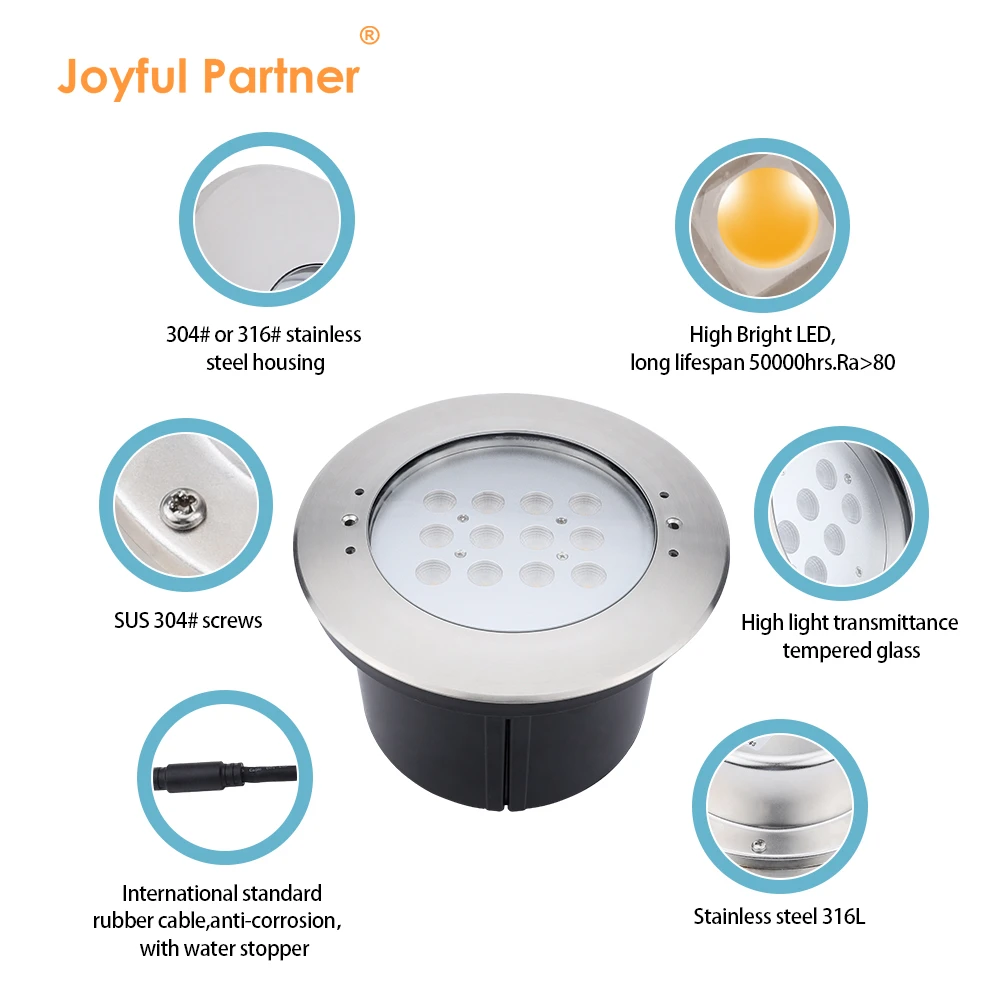

La tapa frontal es de acero inoxidable SUS 316L moldeado con cromado duro, sellado contra vidrio templado escalonado de 8 mm. Una placa de aluminio superior a 2,0 W/mK transporta el calor lejos de los LEDs, una prensaestoupas de níquel PG 11 bloquea el cable H05RN-F de dos metros, y el conjunto tiene clasificación IP68 para agua de menos veinte a cuarenta grados Celsius a profundidades inferiores a dos metros, con protección contra impactos IK06.
Tabla de especificaciones de modelos
|
Punto nº |
Fuente de luz |
Ángulo del haz de la lente(°) |
Consumo (vatios) |
Voltaje de entrada(V) |
Tasa Ik |
|
JPD180121 |
LED 12X1W |
8°/15°/25°/30°/45°/60°/90° |
12.0 |
DC24V |
08 |
|
JPD180122 |
LED 12X2W |
8°/15°/25°/30°/45°/60°/90° |
24.1 |
DC24V |
08 |
|
JPD180126 |
LED RGB3in1 de 12x2W |
8°/15°/25°/30°/45°/60°/90° |
24.0 |
DC12V/DC24V |
08 |
|
JPD180129 |
LED RGBW4in1 de 12x3W |
25°/30°/45°/60°/90° |
36.0 |
DC24V |
08 |
Tabla de especificaciones de materiales
|
Punto |
Descripción |
|
Carcasa y portada frontal |
Acero inoxidable con forma de moldura con forma de moldura SUS 316L # |
|
Vidrio |
Vidrio templado escalonado T=8mm |
|
Lente |
Lente óptica de alta calidad, eficiencia≥85% |
|
Prensaestoupas |
IP-68 PG-11 cobre recubierto de níquel |
|
PCB |
Excelente conductividad térmica del aluminio, coeficiente de conductividad térmica≥2,0w/mk |
|
Piloto |
Salida de corriente constante. LED de un solo color = salida de un circuito. LED RGB 3in1 = salida de 3 circuitos. |
|
Cable de alimentación |
H05RN-F 2*0,75mm² L=2m (para color único) / H05RN-F 4*0,75mm² L=2m (para RGB) / H05RN-F 5*0,75mm² L=2m (para RGBW) |
|
Entorno de aplicación |
Temperatura del agua entre -20°C ~ 40°C menos de 2 metros de profundidad. |
|
Funda de montaje |
Plástico |

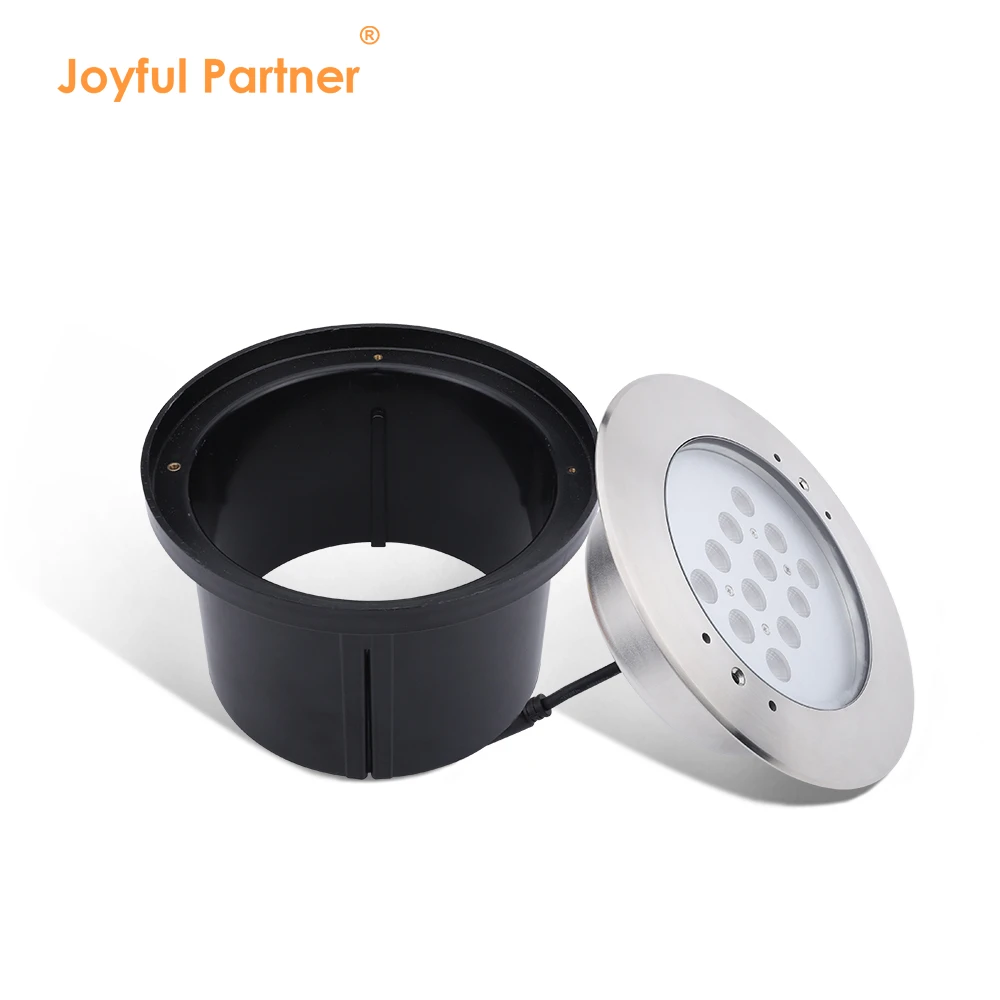

Diseño empotrado de doble uso: Una lámpara para agua y suelo. Doce LEDs se colocan detrás de una cubierta escalonada de vidrio templado con una lente óptica valorada al 85 por ciento de eficiencia, distribuyendo un pozo de luz uniforme en lugar de un solo punto caliente. La caja trasera de plástico permite que la lámpara se hunde en las paredes de hormigón de la piscina o en bancales enterrados con la misma cara limpia, casi a ras.
Construcción y óptica: La cubierta frontal está moldeada en acero inoxidable SUS 316L con cromado duro, sellada a IP68 para inmersión continua en agua de menos veinte a cuarenta grados Celsius a profundidades inferiores a dos metros. Una placa de aluminio por encima de 2,0 W/mK extrae calor de la matriz LED, un controlador de corriente constante pasa un circuito para blanco o tres para RGB 3in1, y una prensaprensas de cobre recubierta PG 11 con níquel bloquea el cable H05RN-F de dos metros.

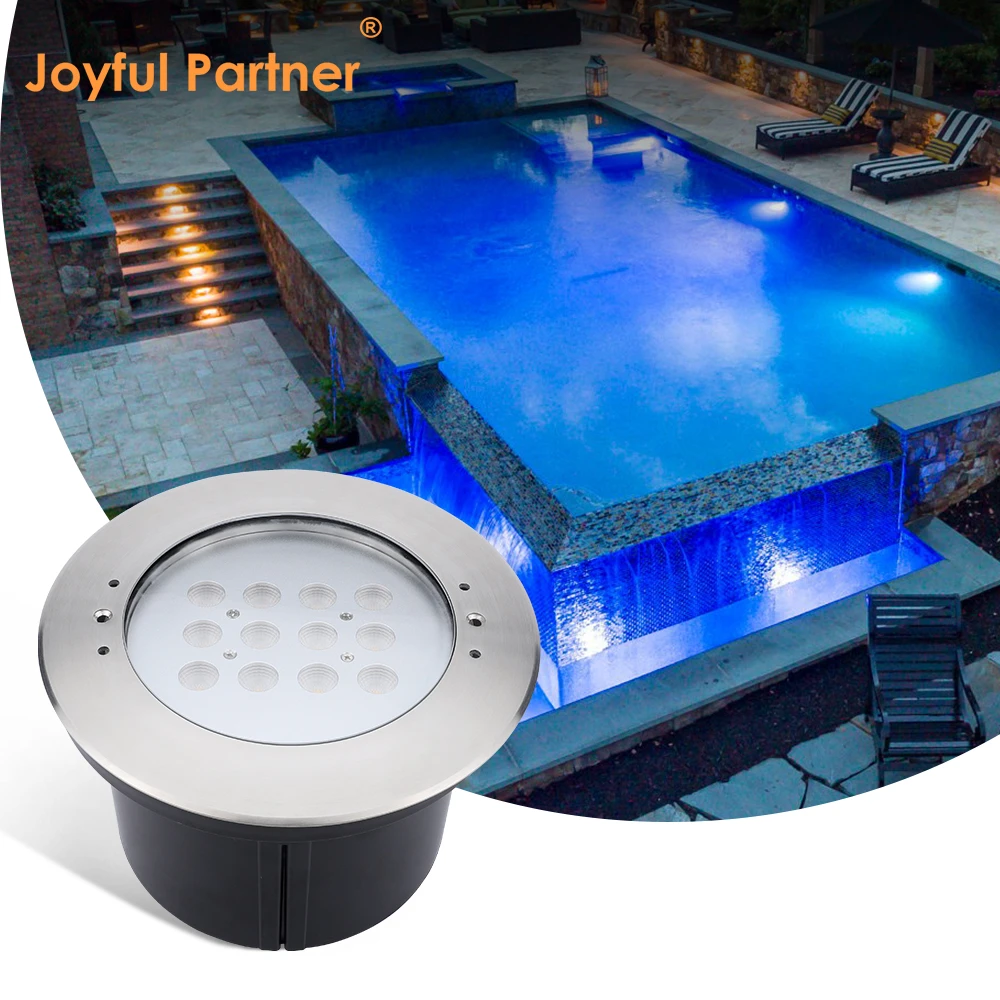

Gama y suministro: Cuatro modelos cubren diferentes cargas. JPD180121 entrega 12W y JPD180122 entrega 24W en DC 24V blanco, JPD180126 ofrece 24W RGB 3in1 DC 12V o DC 24V, y JPD180129 alcanza 36W RGBW 4in1 en DC 24V. Los ángulos de viga de 8 a 90 grados se adaptan a acentos estrechos o a lavados anchos en piscinas, fuentes, elementos de agua, parterres y bordes de terrazas, con marca OEM y longitud de cable personalizada disponibles.
