JPD0591X(Ø80*H83 mm)
Clasificación impermeable: IP68
Material: Acero inoxidable con forma de moldura cromado SUS 316L #
Modelo: Serie JPD0591X
Certificación: IP68, RoHS, CE, Adecuado para aplicaciones en suelo y agua

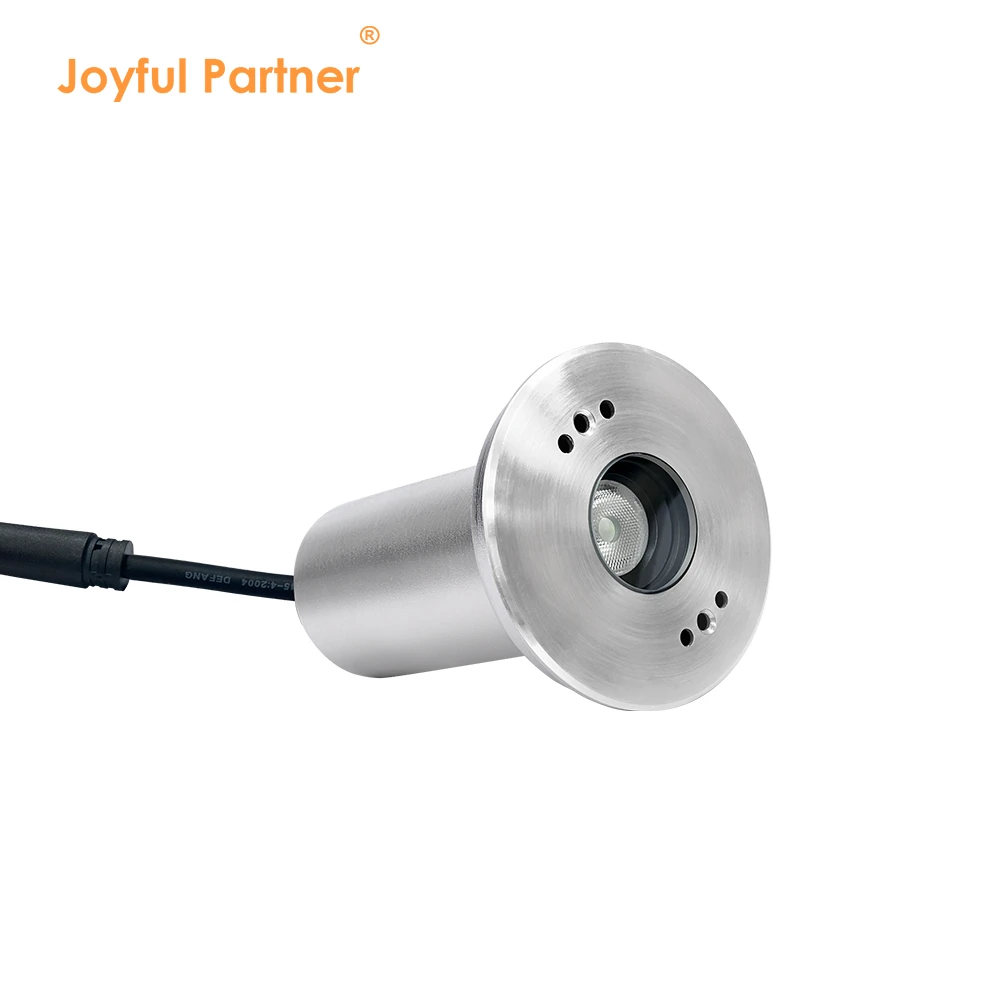

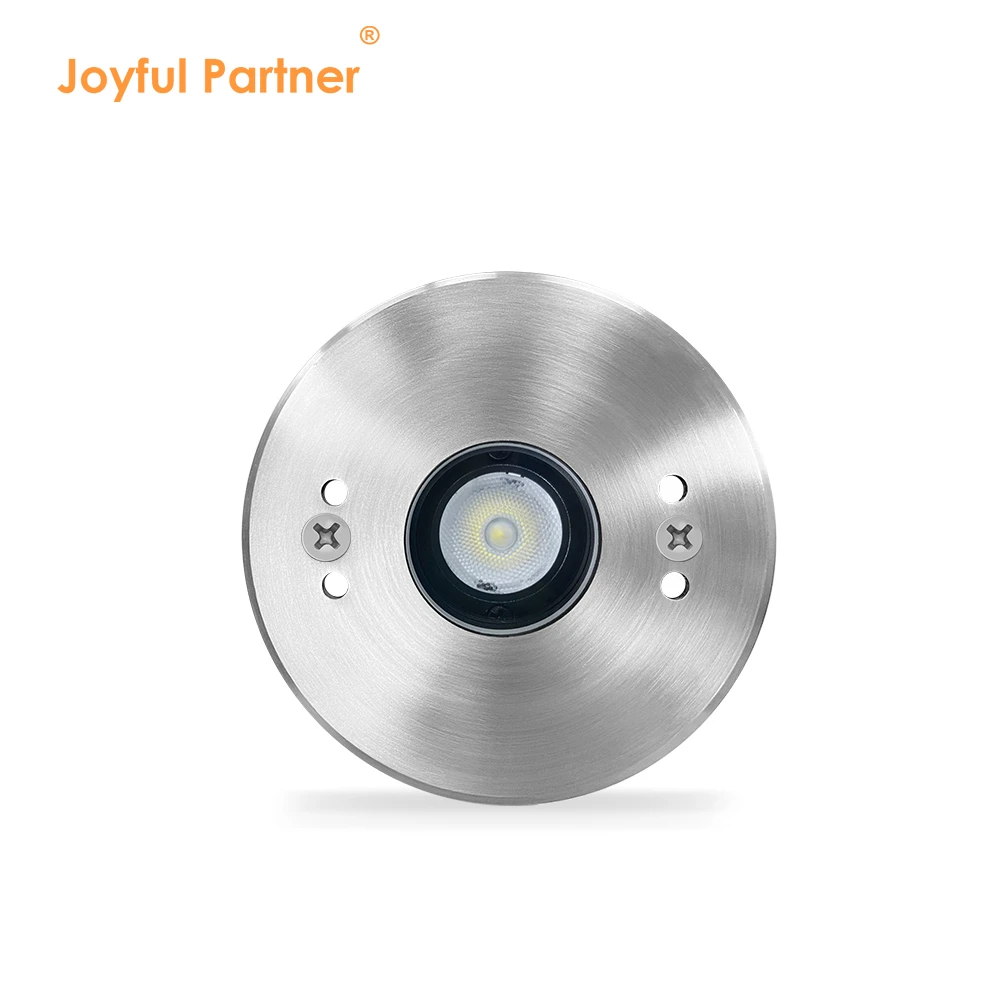

La JPD0591X es una luz empotrada para la piscina construida con una idea sencilla: iluminar el agua, no la cubierta de la piscina. Su lente antirreflejo asimétrica y profunda dirige el haz hacia abajo y lejos del espectador, de modo que la luminaria desaparece en la pared y la superficie permanece tranquila mientras el agua misma brilla. Con una cara frontal de 80 mm y un cuerpo de 83 mm, ocupa muy poco del acabado de la piscina, y la funda de montaje de plástico mantiene limpia la línea de instalación tanto en nuevas construcciones como en reformas.
El rendimiento óptico comienza en la lente. Una lente óptica de alta calidad con una eficiencia del 85 por ciento da forma a la salida, mientras que la distribución asimétrica distribuye la luz por el suelo de la piscina en lugar de lanzar el deslumbramiento hacia los nadadores o ventanas cercanas. Las opciones de vigas que abarcan entre 8 y 60 grados permiten a los diseñadores trabajar en capas, usando un ángulo estrecho para escaleras y paredes decorativas y un ángulo más amplio para cuencas abiertas y grandes elementos.
La lámpara está diseñada para una inmersión permanente. La cubierta frontal está moldeada en acero inoxidable SUS 316L y acabada con cromado duro, sellada tras vidrio templado escalonado de 8 mm. En el interior, una PCB de aluminio con una potencia superior a 2,0 W/mK transporta el calor lejos del LED, y un controlador de corriente constante alimenta un solo circuito para las versiones blancas o tres circuitos para las versiones RGB 3in1. Una prensaestopas de cobre recubierta de níquel PG 11 asegura la entrada del cable, y el conjunto tiene una clasificación IP68 para agua de menos veinte a cuarenta grados Celsius a profundidades inferiores a dos metros, con una potencia de impacto IK06.
La gama abarca tres modelos. JPD05911 entrega 1W, JPD05912 entrega 2,1W y JPD05916 entrega 3W en RGB 3en1, todos disponibles en DC 12V o DC 24V para sistemas de piscinas de baja tensión. Una funda de plástico de 65 mm, un cable H05RN-F de dos metros y longitudes opcionales de cable permiten un ajuste sencillo en piscinas de hormigón y revestimiento, lavabos, fuentes y elementos de agua de hoteles. Están disponibles para distribuidores y compradores de proyectos con marcas OEM y modelos mixtos.
Tabla de especificaciones de modelos
|
Punto nº |
Fuente de luz |
Ángulo del haz de la lente(°) |
Consumo (vatios) |
Voltaje de entrada(V) |
Tasa Ik |
|
JPD05911 |
LED 1X1W |
8°/15°/25°/30°/45° |
1.0 |
DC12V/DC24V |
08 |
|
JPD05912 |
LED 1X2W |
8°/15°/25°/30°/45° |
2.1 |
DC12V/DC24V |
08 |
|
JPD05916 |
LED RGB3in1 de 1x3W |
20°/25°/30°/40°/60° |
3.0 |
DC12V/DC24V |
06 |
Tabla de especificaciones de materiales
|
Punto |
Descripción |
|

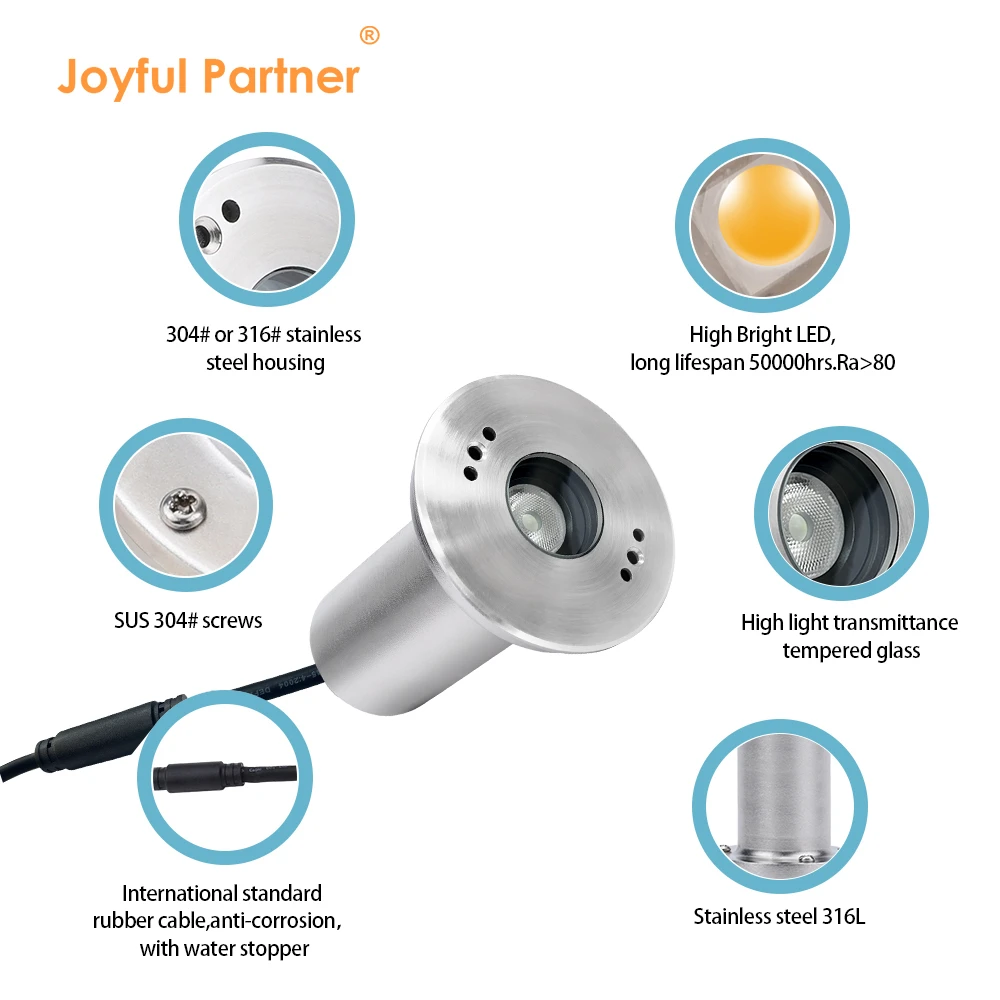

Carcasa y portada frontal |
Acero inoxidable con forma de moldura con forma de moldura SUS 316L # |
|
Vidrio |
Vidrio templado escalonado T=8mm |
|
Lente |
Lente óptica de alta calidad, eficiencia≥85% |
|
Prensaestoupas |
IP-68 PG-11 cobre recubierto de níquel |
|
PCB |
Excelente conductividad térmica del aluminio, coeficiente de conductividad térmica≥2,0w/mk |
|
Piloto |
Salida de corriente constante. LED de un solo color = salida de un circuito. LED RGB 3in1 = salida de 3 circuitos. |
|
Entorno de aplicación |
Temperatura del agua entre -20°C ~ 40°C menos de 2 metros de profundidad. |
|
Funda de montaje |
Plástico |
|
Cable de alimentación |
H05RN-F 2*0,75mm² L=2m (para color único) / H05RN-F 4*0,75mm² L=2m (para RGB) / H05RN-F 5*0,75mm² L=2m (para RGBW) |
Ventaja antirreflejo profundo: Frontal empotrado de acero inoxidable 316L con lente antirreflejo asimétrica profunda, de modo que la luz se oculta dentro de la pared de la piscina y el haz se mantiene enfocado en lugar de desbordarse hacia arriba. Montado con una funda de plástico, el cuerpo delgado de 83MM queda casi a ras con el acabado de la piscina, manteniendo limpias las piscinas de la villa y del hotel por la noche.

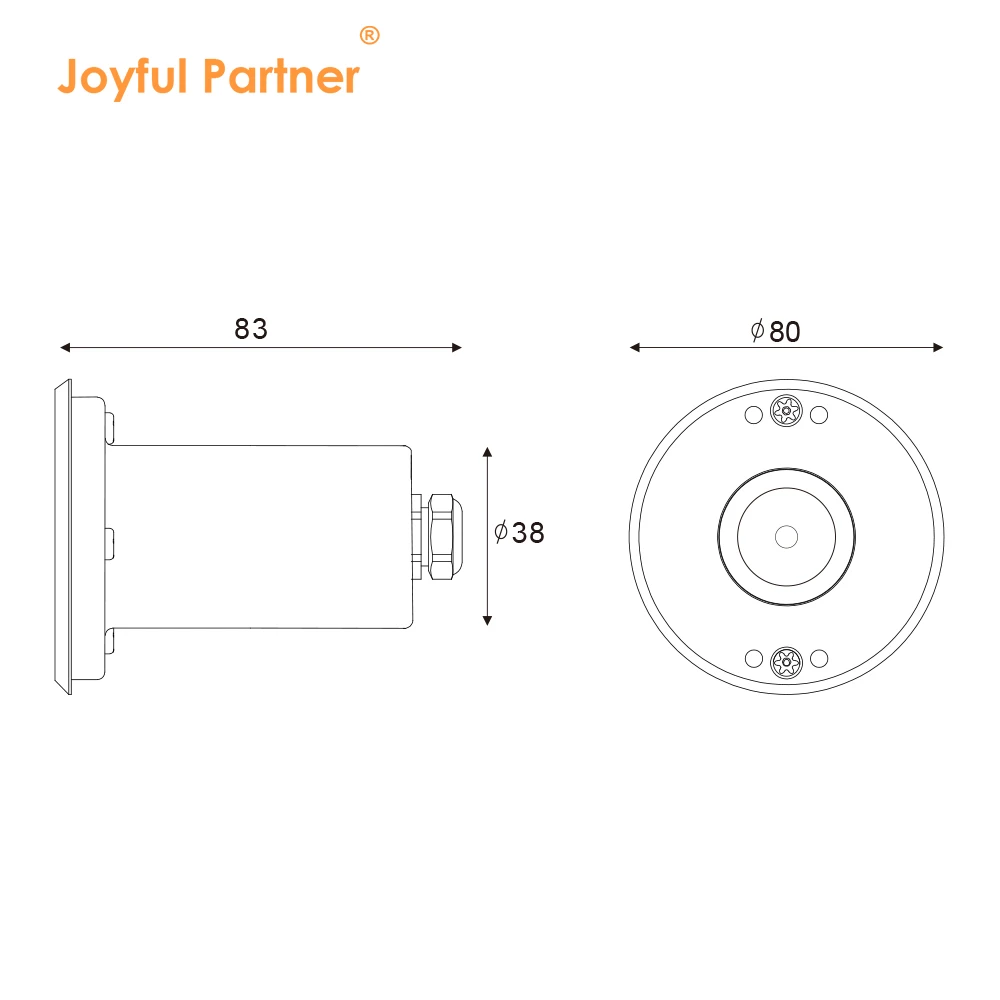

Construcción y especificaciones: El vidrio templado escalonado de 8 mm cubre una lente óptica con una eficiencia del 85 por ciento, y la placa de aluminio transporta el calor para proteger el LED. Los drivers de corriente constante alimentan versiones monocolor y RGB 3 en 1 pulgadas, con prensas de cobre recubiertas de níquel PG 11 y cable H05RN-F de dos metros. El diámetro frontal es de 80 mm, la funda 65 mm, y los modelos funcionan JPD05911 1W, JPD05912 2,1W y JPD05916 3W RGB en DC 12V o DC 24V.

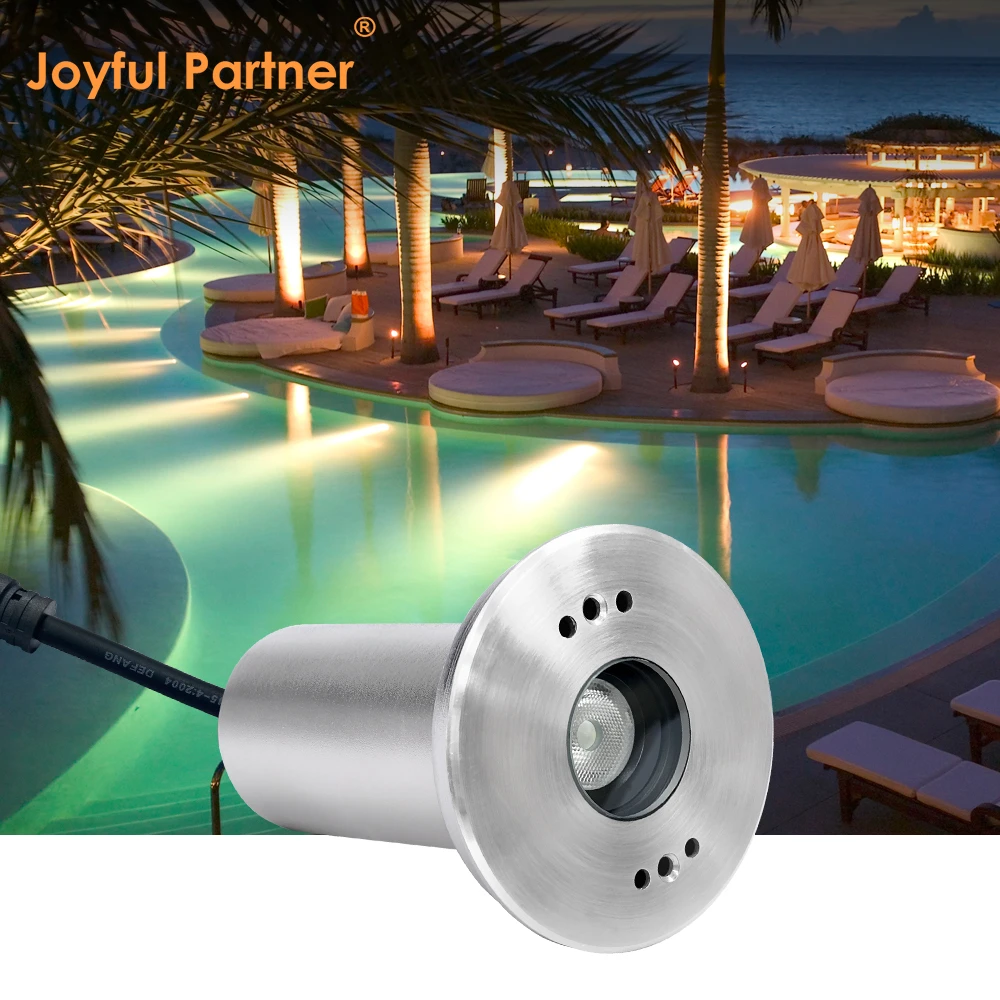

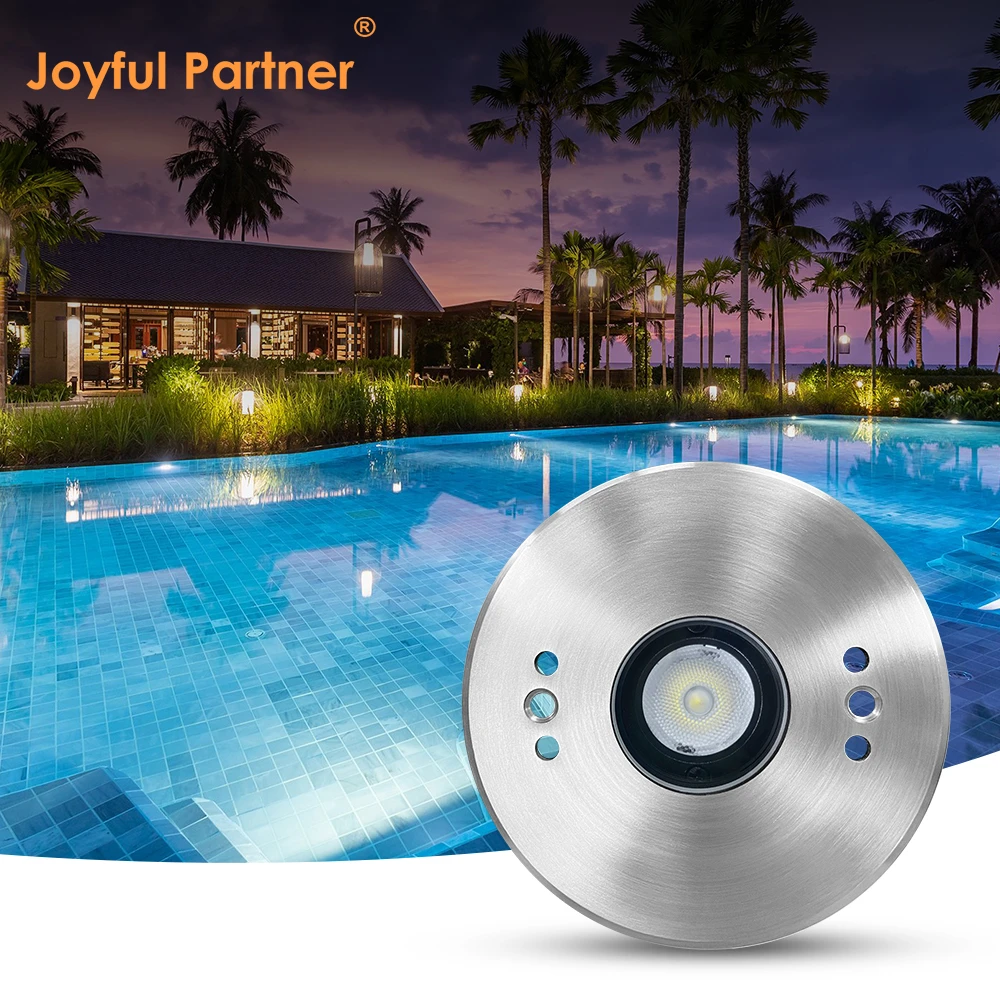

Aplicación y suministro: Los ángulos de viga varían de 8 a 60 grados, para que los compradores puedan igualar piscinas de acento estrechas o iluminación de lavado más ancha. Sirve para piscinas de hormigón y revestimiento, piscinas de spa, fuentes y fuentes de agua de hotel de hasta dos metros de profundidad, en aguas de menos veinte a cuarenta grados Celsius. Se admiten marcas OEM, longitud de cable personalizada y pedidos de modelos mixtos.
