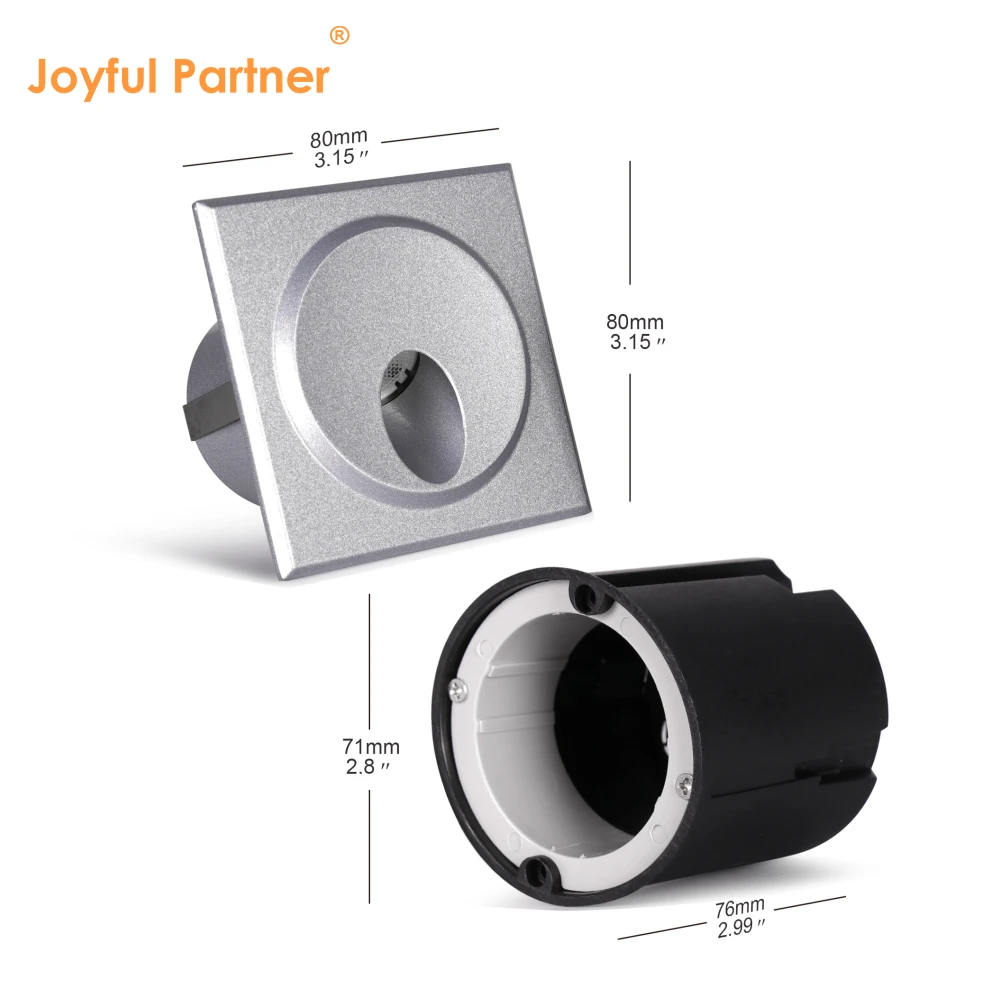

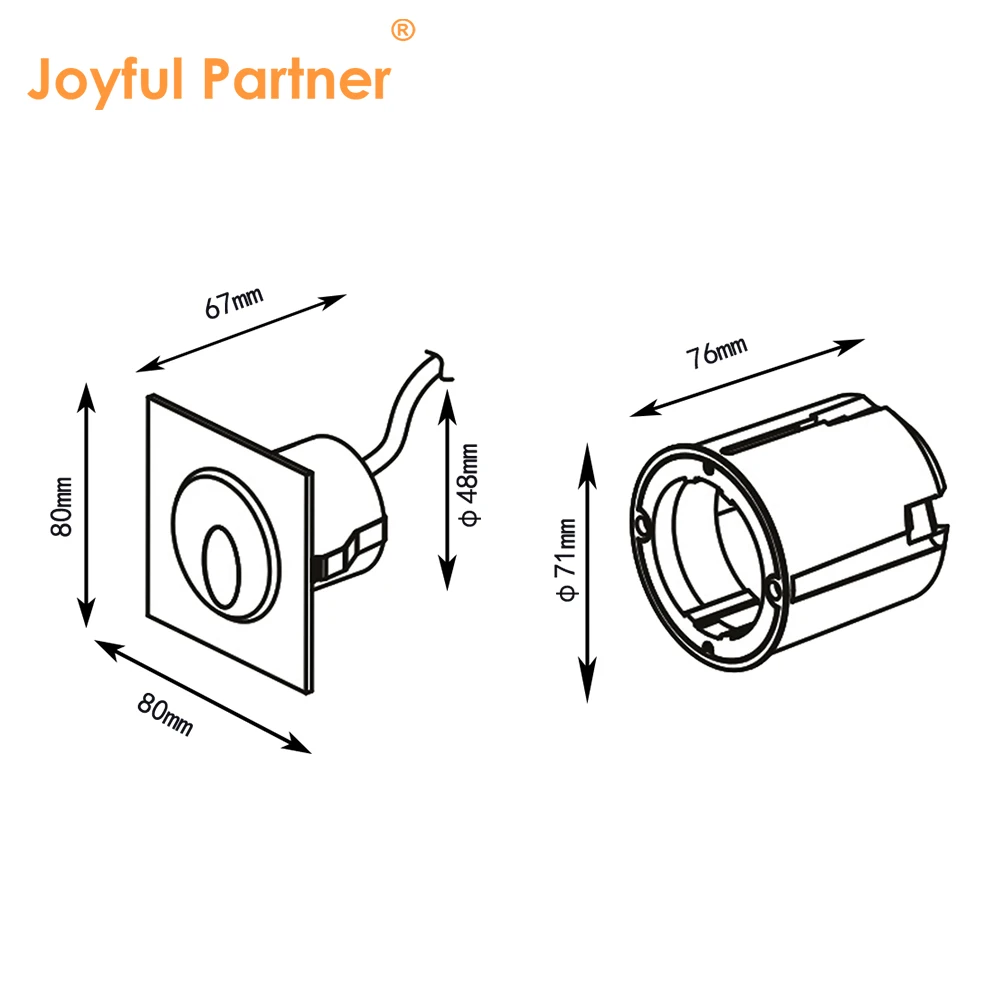

1QS0101(80*80mm)
Clasificación impermeable: IP65
Material: ADC12 Aluminio recubierto en polvo para fundición a presión
Modelo: serie 1QR010X / 1QS010X
Certificación: IP65, RoHS, CE

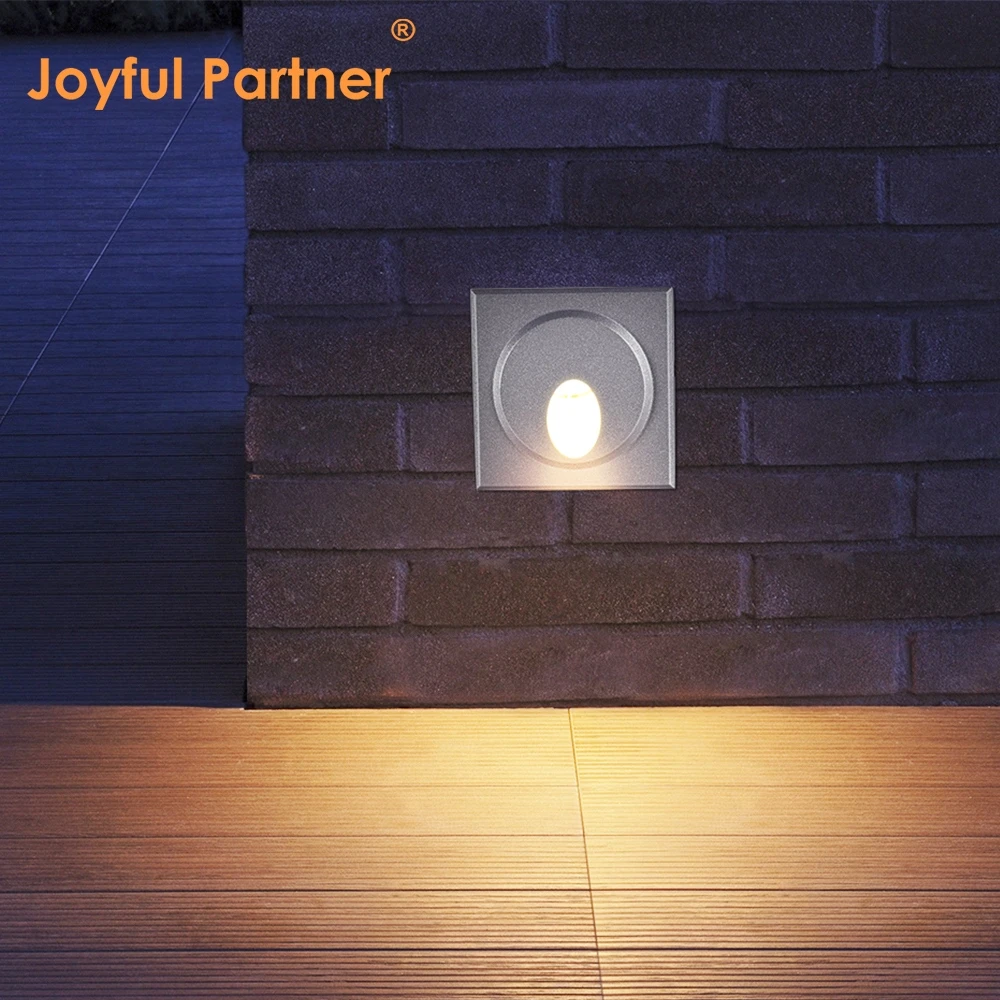

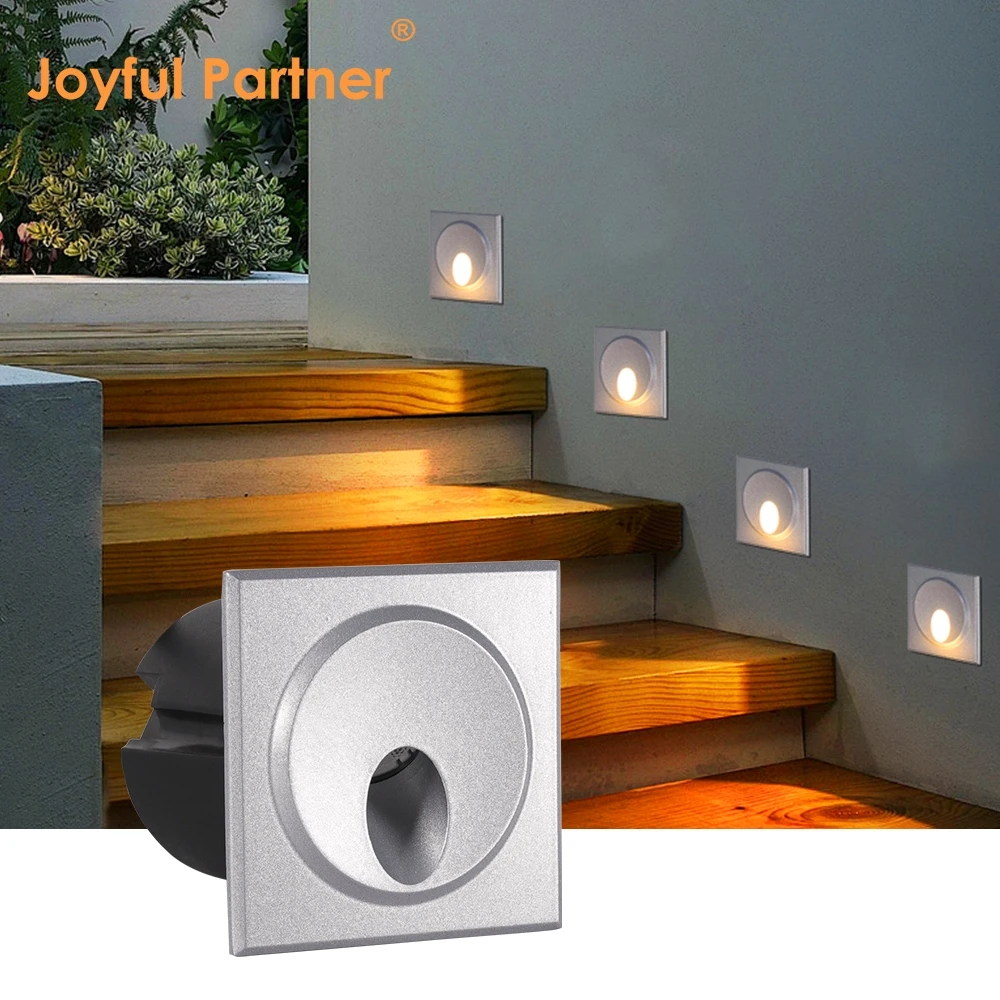

Diseñado para iluminación profesional empotrada en paredes y escaleras en entornos exteriores.
Carcasa de aluminio ADC12 de alta resistencia con acabado duradero recubierto en polvo.
Cuenta con vidrio templado de 2 mm y lente óptica de alta eficiencia con ≥85% de eficiencia.
Diseñado para la seguridad con una clasificación de resistencia al impacto IK10 para espacios públicos y comerciales.

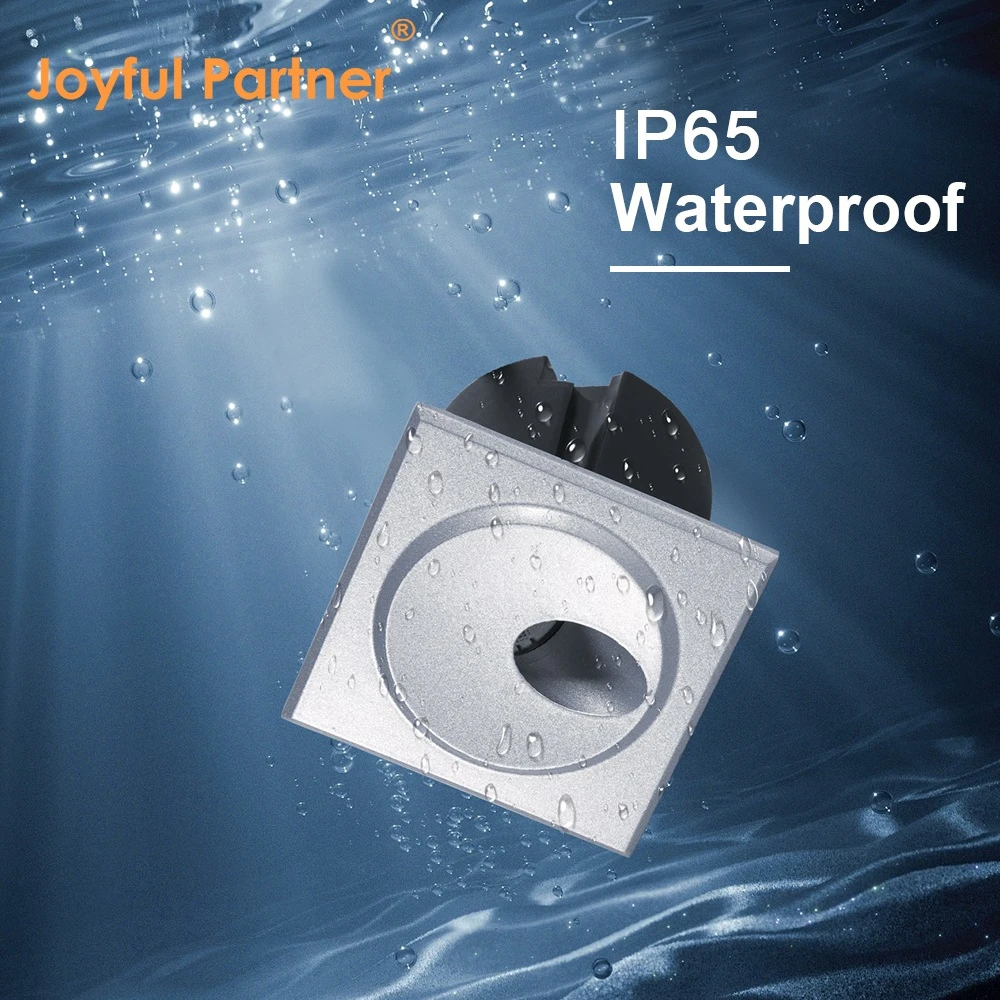

Protección IP65 fiable garantizada por sellos moldeados y prensasuyas de cobre recubierto de níquel M12.

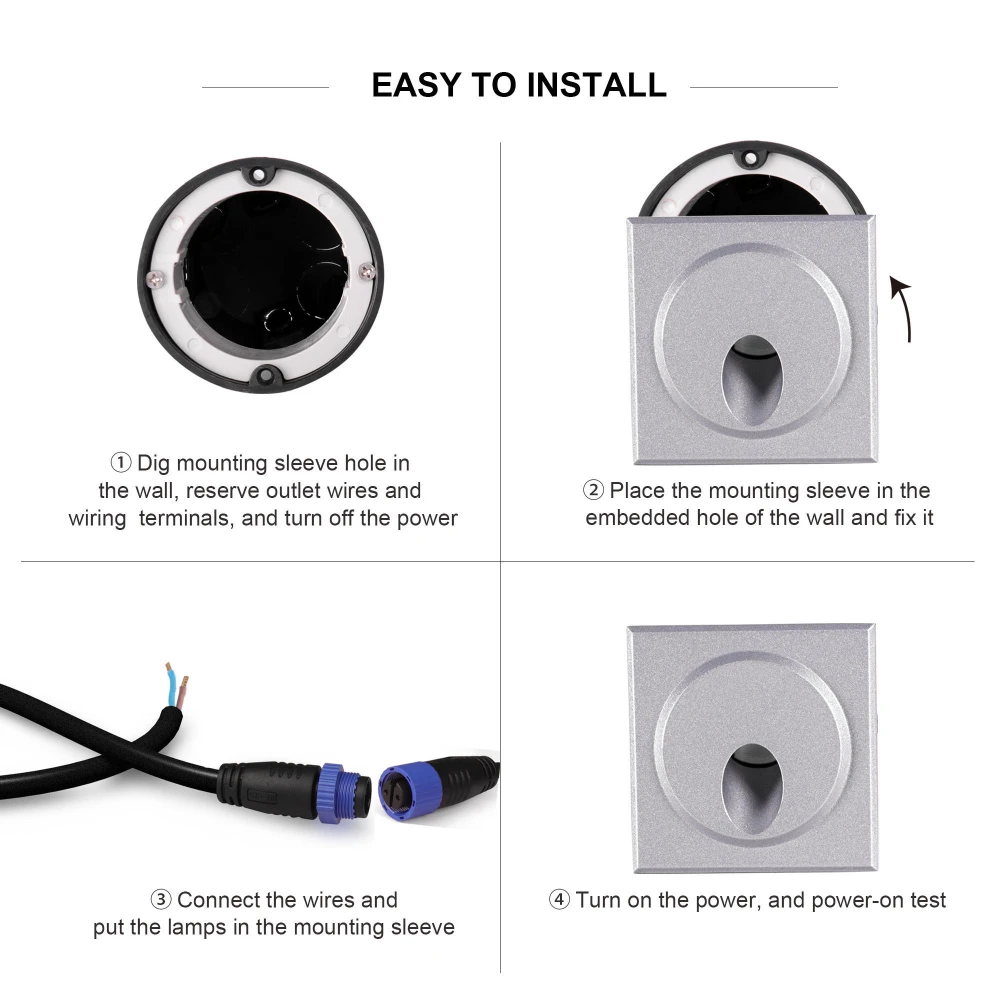

Opciones de instalación versátiles disponibles tanto en formato redondo como cuadrado con manguitos de montaje integrados.
Tabla de especificaciones de modelos
|
Punto nº |
Fuente de luz |
Ángulo del haz de la lente(°) |
Consumo (vatios) |
Voltaje de entrada(V) |
Tasa Ik |
|
1QR0101 / 1QS0101 |
1*1W |
60° |
1.1 |
DC12V/DC24V |
10 |
|
1QR0101H / 1QS0101H |
1*1W |
60° |
1.3 |
AC100-240V |
10 |
|
1QR0102 / 1QS0102 |
1*2W |
60° |
2.5 |
DC12V/DC24V |
10 |
|
1QR0102H / 1QS0102H |
1*3W |
60° |
3.3 |
AC100-240V |
10 |
|
1QR0107 / 1QS0107 |
1*0,5W |
60° |
0.5 |
AC100-240V / DC12V/DC24V |
10 |
Tabla de especificaciones de materiales
|
Punto |
Descripción |
|
Vivienda |
ADC12 Aluminio recubierto en polvo para fundición a presión |
|
Vidrio |
Vidrio templado. T=2mm |
|
Lente |
Lente óptica, eficiencia≥85% |
|
Prensaestoupas |
Cobre recubierto de níquel M12 |
|
Junta |
Sello en forma de herramienta |
|
LED |
LED de alimentación Epistar o CREE. Ra>80 |
|
PCB |
Excelente conductividad térmica del aluminio, coeficiente de conductividad térmica≥2,0w/mk |
|
Piloto |
-20°C~40°C |
|
Temperatura de funcionamiento |
Salida de corriente constante, LED de un solo color = salida de un circuito |
|
Cable de alimentación |
H05RN-F 2×0,75mm² L=0,3m (baja tensión) / H05RN-F 3×0,75mm² L=0,3m (alta tensión) |
