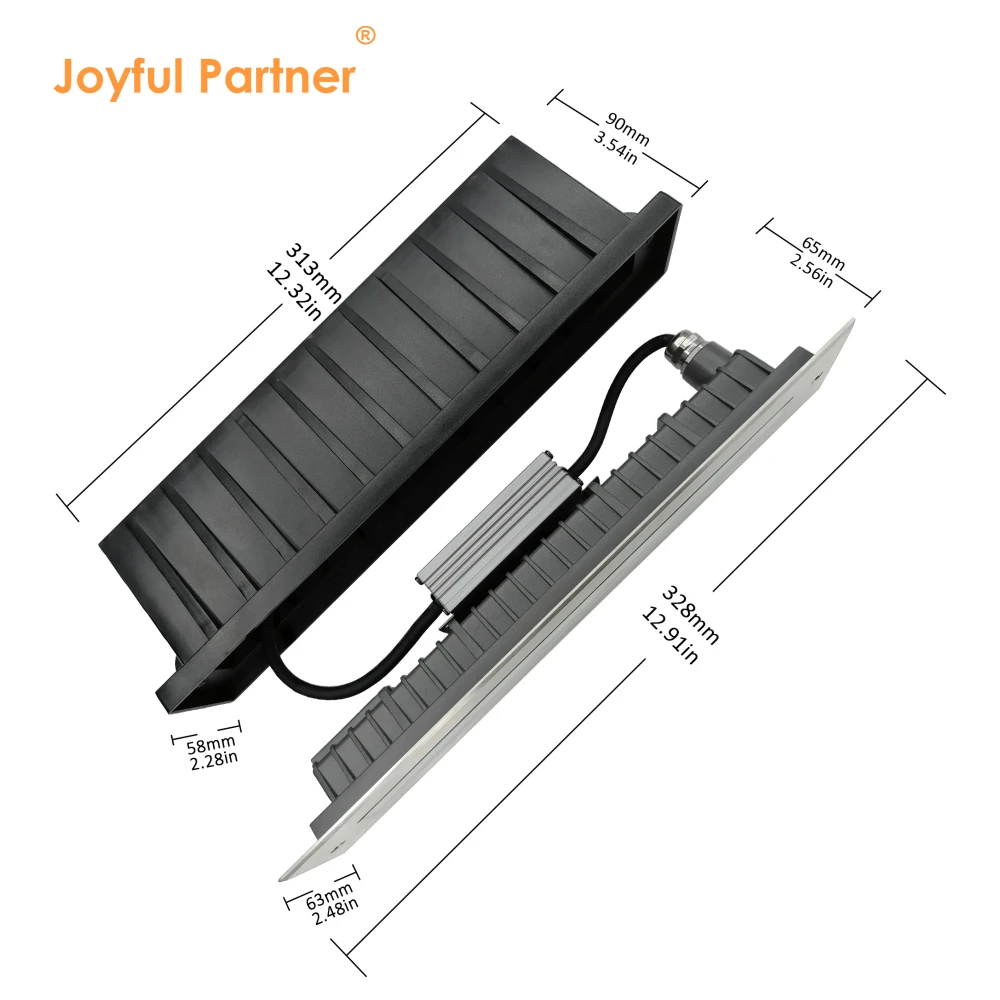

82046X (L328*W63*H65mm)
Clasificación impermeable: IP67
Material: Cubierta facial SS304/SS316
Modelo: Serie 82046X
Certificación: IP67, RoHS, CE

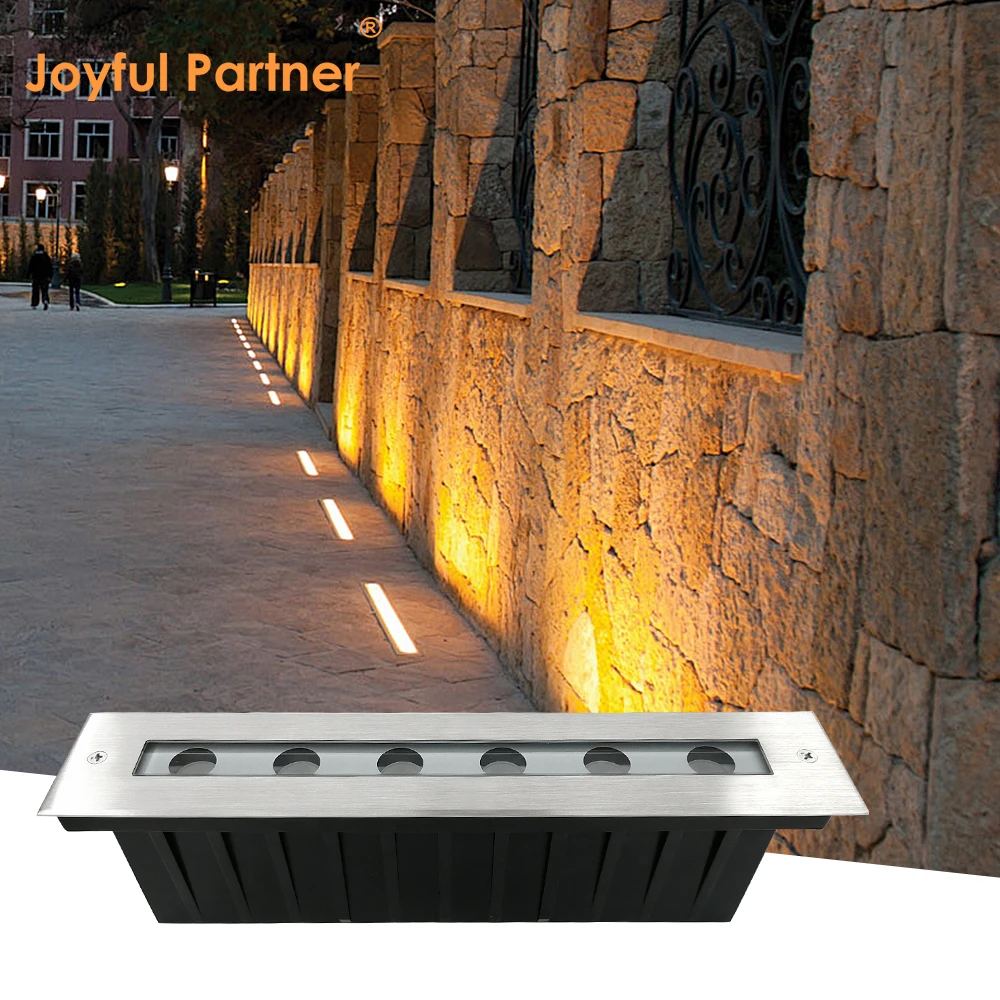

Luz profesional lineal enterrada diseñada para iluminación arquitectónica de alta gama para fachadas y pasarelas comerciales.

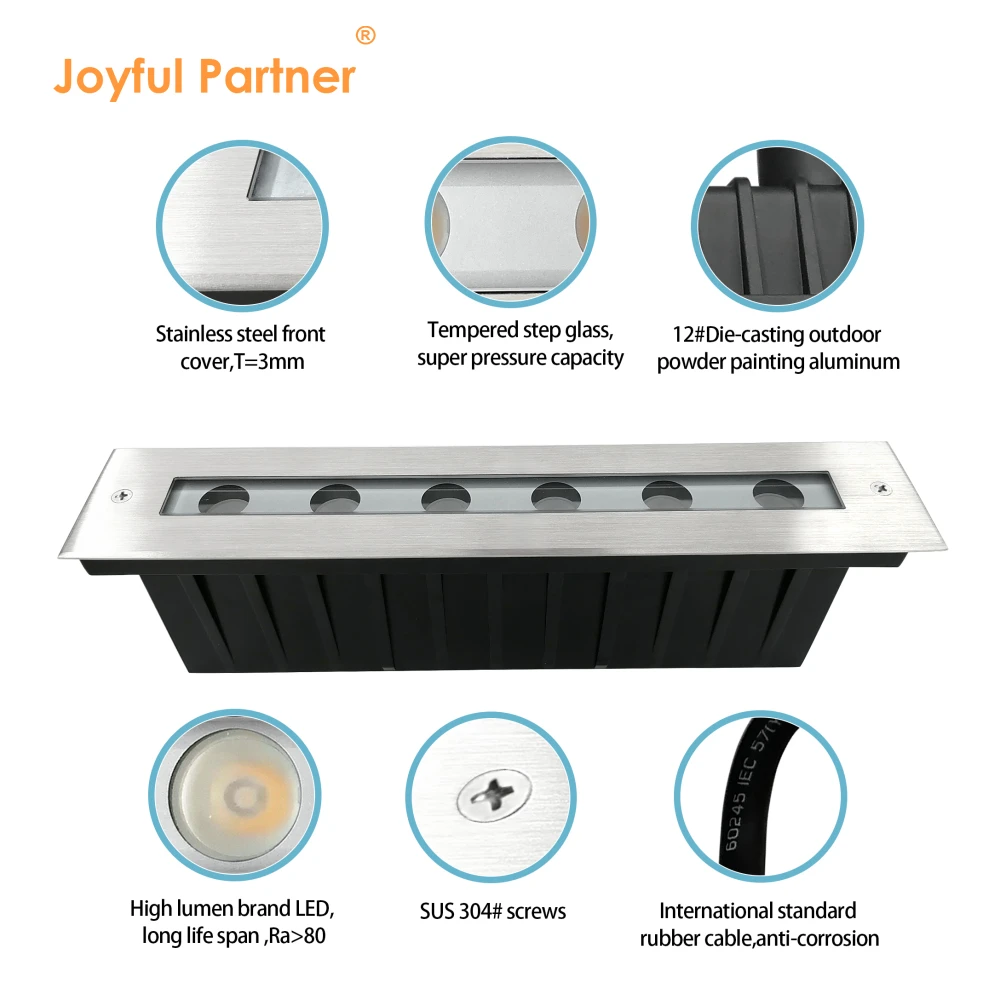

Cuenta con una cubierta frontal premium de acero inoxidable 304 o 316 combinada con una robusta carcasa de aluminio recubierto en polvo.
Equipado con un vidrio escalonado templado de 7 mm de grosor, que proporciona una capacidad de presión de 1700 kg para la seguridad peatonal.
Sistema avanzado de lentes ópticas (eficiencia ≥85%) que ofrece ángulos de haz de 8° a 60°, incluyendo opciones asimétricas especializadas de 10x45°.
Incluye opciones de vidrio esmerilado (difusores) para efectos de iluminación suaves y uniformes sin puntos calientes visibles de LED.
Rendimiento fiable en exteriores asegurado mediante el moldeado de sellos de silicona con forma y una resistencia al impacto IK08.
Tabla de especificaciones de modelos
|
Punto nº |
Fuente de luz |
Ángulo del haz de la lente(°) |
Consumo (vatios) |
Voltaje de entrada(V) |
Tasa Ik |
|
820431(AS/H) |
LED de 3x1W |
8°/15°/25°/30°/45°/10x45° |
3.2 |
DC24V/AC100-240V |
08 |
|
820432(AS/H) |
LED de 3x2W |
8°/15°/25°/30°/45°/10x45° |
6.6 |
DC24V/AC100-240V |
08 |
|
8204067(H) |
SMD3030*6 piezas |
Vidrio esmerilado (difusor) |
3.1 |
DC24V/AC100-240V |
08 |
|
820461(AS/H) |
LED 6x1W |
8°/15°/25°/30°/45°/10x45° |
6.3 |
DC24V/AC100-240V |
08 |
|
820462(AS/H) |
LED 6x2W |
8°/15°/25°/30°/45°/10x45° |
12.6 |
DC24V/AC100-240V |
08 |
|
8204107(H) |
SMD3030*12 piezas |
Vidrio esmerilado (difusor) |
6.3 |
DC24V/AC100-240V |
08 |
Tabla de especificaciones de materiales
|
Punto |
Descripción |
|
Vivienda |
Aluminio exterior recubierto en polvo gris oscuro T=60-80um Adhesión ISO clase 1 / ASTM clase 4B |
|
Portada |
304 o 316 Acero inoxidable |
|
Lente |
Lente óptica, eficiencia≥85% |
|
Vidrio |
Vidrio escalonado templado T=7mm |
|
Capacidad de presión del vidrio |
Área total = 1700 kg |
|
Junta |
Sello de silicona con forma de moldeo |
|
Temperatura de funcionamiento |
-20℃~40℃ |
|
Cable de alimentación |
H05RN-F 2x0,75mm² L=0,5m (baja tensión) / H05RN-F 3x0,75mm² L=0,5m (para monocolor/alta tensión) / H05RN-F 4x0,75mm² L=0,5m (para RGB) |
|
Funda de montaje |
ABS |
