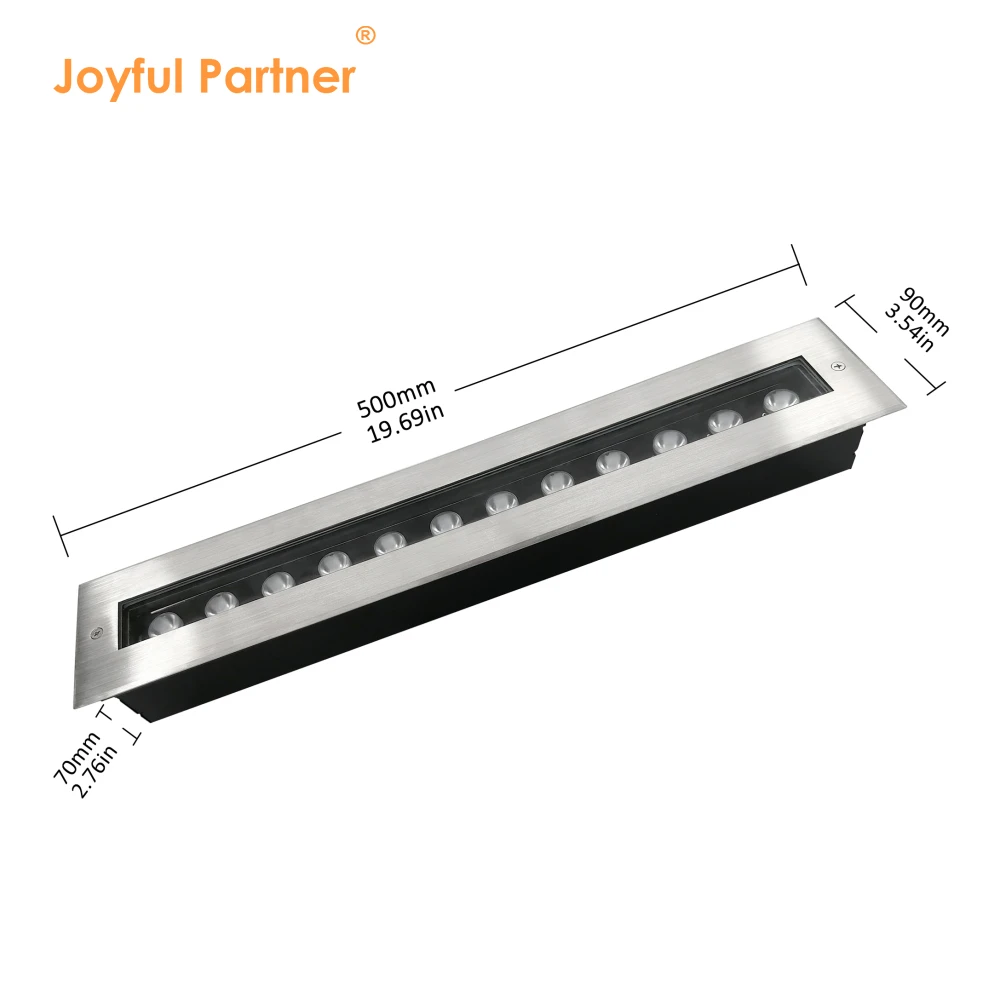

820512X (L500*W90*H65mm)
Clasificación impermeable: IP67
Material: Cubierta facial SS304/SS316
Modelo: Serie 820512X
Certificación: IP67, RoHS, CE

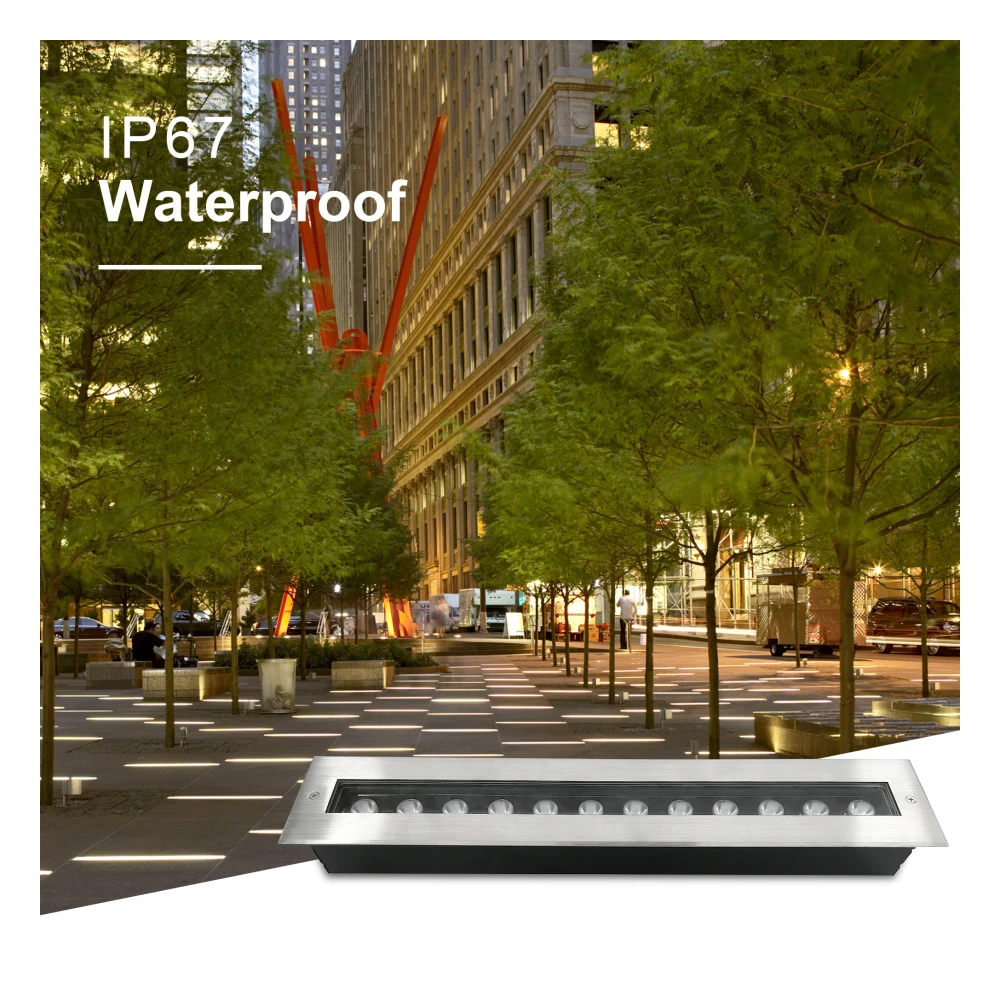

Limpiapared lineal de alto rendimiento diseñado para una potente iluminación arquitectónica de fachadas y caminos de parque.

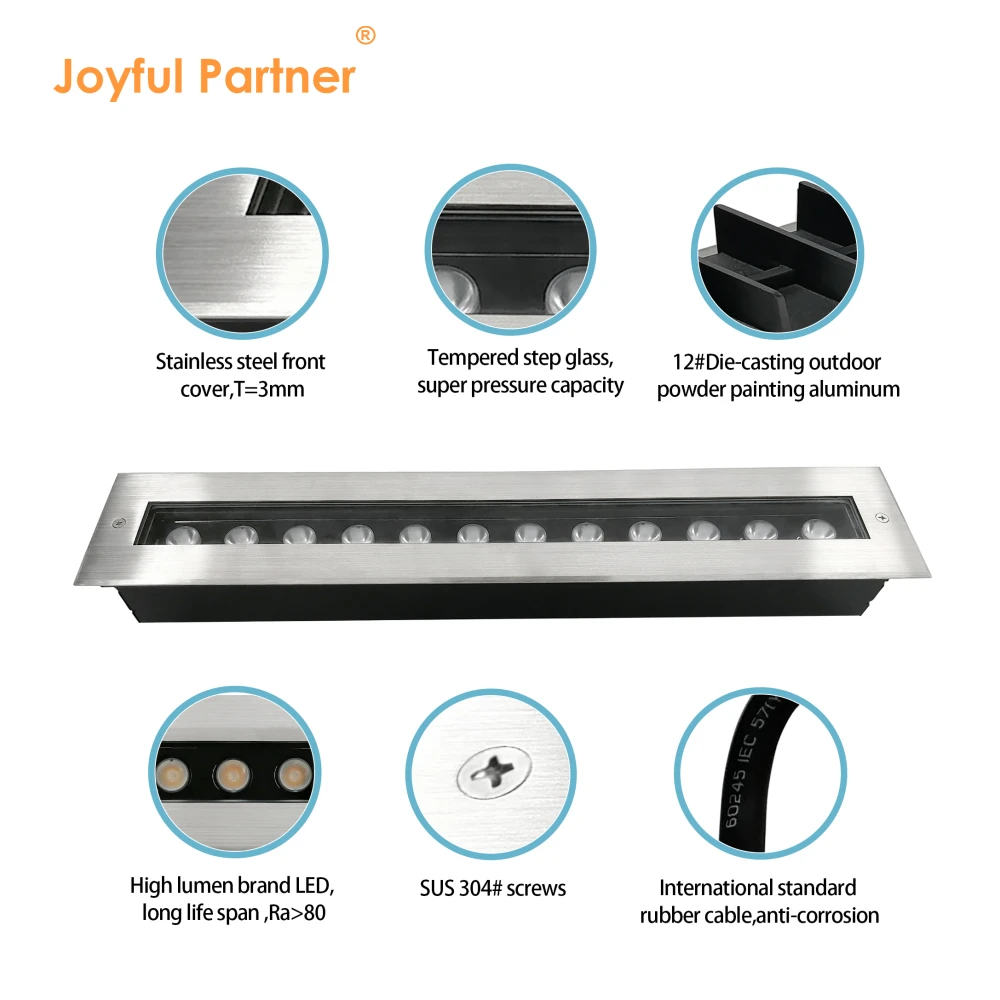

Cuenta con molduras premium de acero inoxidable 304# o 316# combinadas con una carcasa robusta de aluminio recubierto en polvo para una durabilidad máxima.

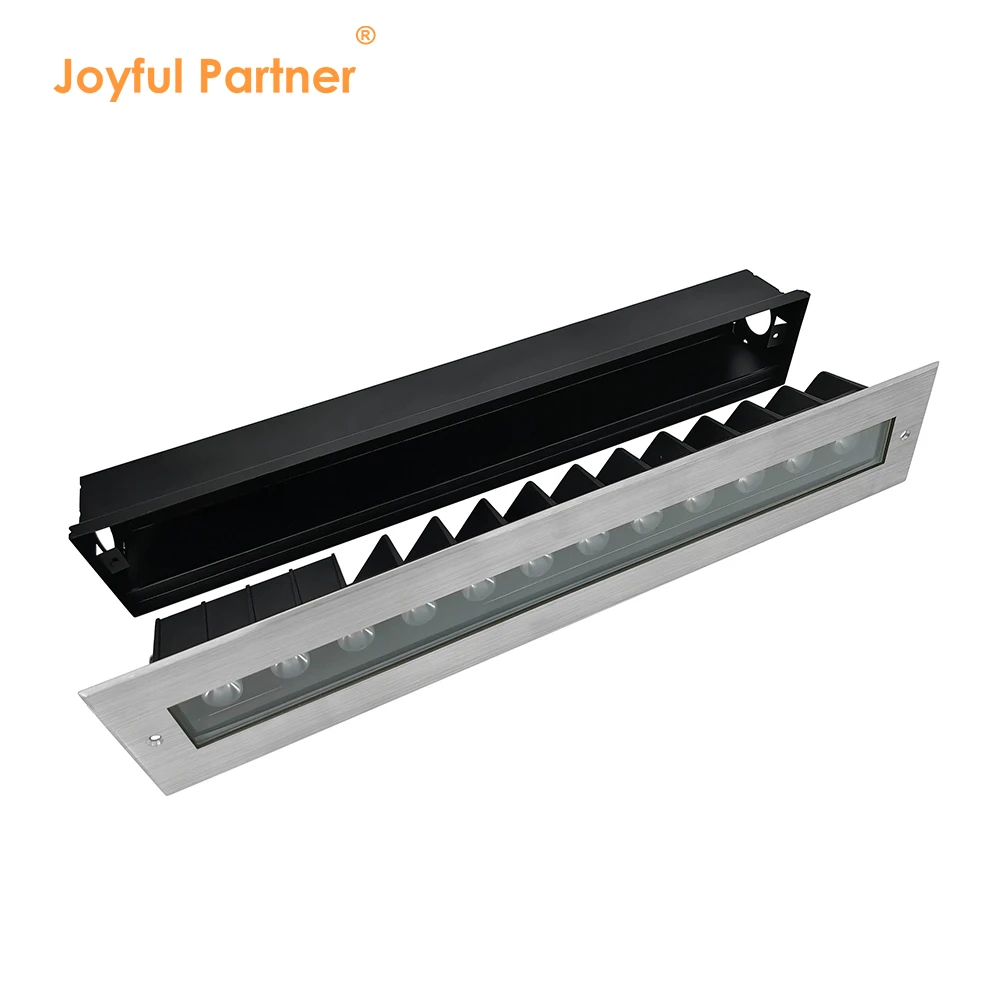

Equipado con un vidrio escalonado templado de 7 mm de grosor, que proporciona una capacidad de presión de superficie completa de 1700 kg para la seguridad pública.
Sistema avanzado de lentes ópticas (eficiencia ≥85%) que ofrece diversos ángulos de haz desde 8° hasta 60°, incluyendo opciones asimétricas especializadas de 10x45°.
Disponible en longitudes versátiles (500mm/1000mm) y configuraciones de vatios desde 12W hasta 48W para satisfacer diversas necesidades de ingeniería globales.
Rendimiento fiable en exteriores asegurado mediante el moldeado de sellos de silicona con forma y una resistencia al impacto IK08.
Tabla de especificaciones de modelos
|
Punto nº |
Fuente de luz |
Ángulo del haz de la lente(°) |
Consumo (vatios) |
Voltaje de entrada(V) |
Tasa Ik |
|
8205121(AS/H) |
LED de 12x1W |
8°/15°/25°/30°/45°/10x45° |
12 |
DC24V / AC100-240V |
08 |
|
8205122(AS/H) |
LED de 12x2W |
8°/15°/25°/30°/45°/10x45° |
24 |
DC24V / AC100-240V |
08 |
|
8210241(AS/H) |
LED de 24x1W |
8°/15°/25°/30°/45°/10x45° |
24 |
DC24V / AC100-240V |
08 |
|
8210242(AS/H) |
LED de 24x2W |
8°/15°/25°/30°/45°/10x45° |
48 |
DC24V / AC100-240V |
08 |
Tabla de especificaciones de materiales
|
Punto |
Descripción |
|
Vivienda |
Aluminio exterior recubierto en polvo gris oscuro T=60-80um Adhesión ISO clase 1 / ASTM clase 4B |
|
Portada |
Acero inoxidable 304# o 316# |
|
Lente |
Lente óptica, eficiencia≥85% |
|
Vidrio |
Vidrio escalonado templado T=7mm |
|
Capacidad de presión del vidrio |
Área total = 1700 kg |
|
Junta |
Sello de silicona con forma de moldeo |
|
Temperatura de funcionamiento |
-20℃~40℃ |
|
Cable de alimentación |
H05RN-F 2x0,75mm² L=0,5m (baja tensión) / H05RN-F 3x0,75mm² L=0,5m (para monocolor/alta tensión) / H05RN-F 4x0,75mm² L=0,5m (para RGB) |
|
Funda de montaje |
ABS |
