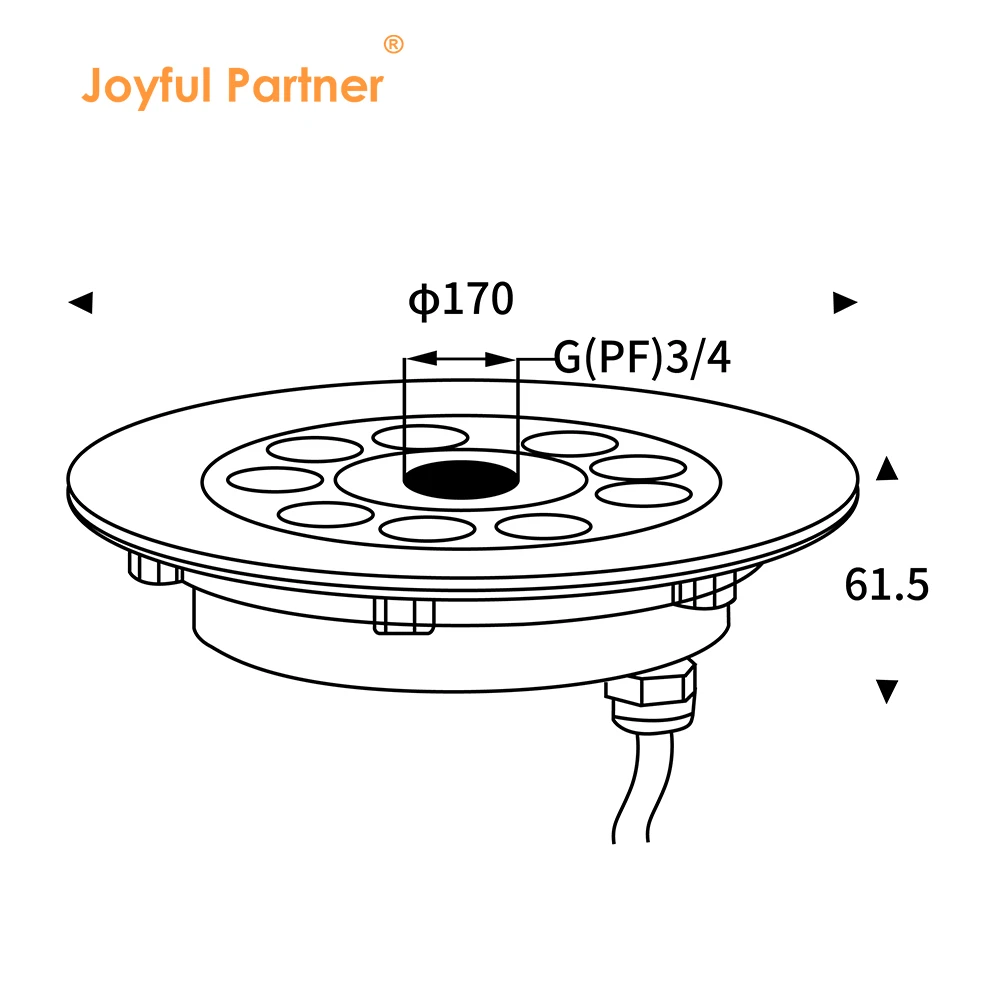

JP9409X(Ø 170mm)
Clasificación impermeable: IP68
Material: Acero inoxidable con moldura cromada dura de forma 304# o 316L#
Modelo: Serie 9409X / 9409XB
Certificación: IP68, RoHS, CE

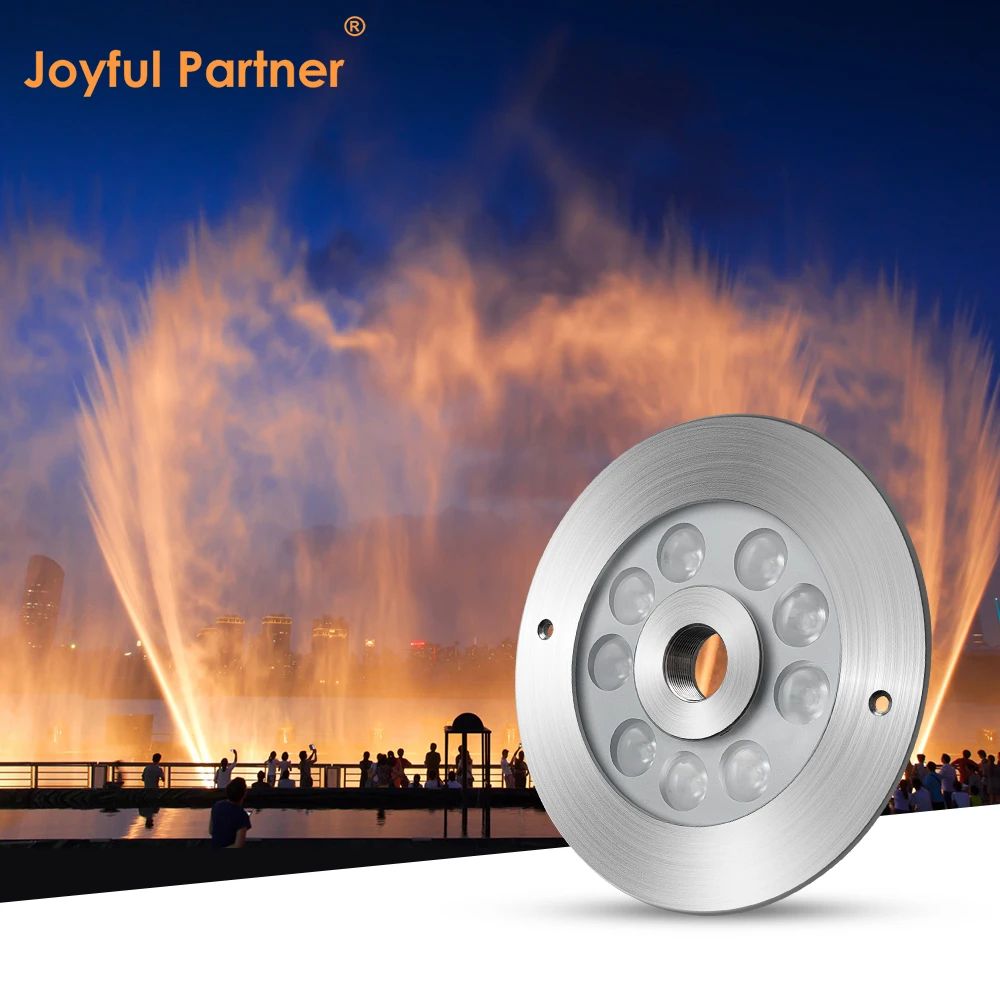

Luz central profesional de fuente eyectiva, diseñada específicamente para instalaciones de chorro seco y elementos musicales de agua.
Cuenta con una robusta construcción de acero inoxidable moldeado 304# o 316L# para máxima resistencia a la corrosión en ambientes sumergidos.
Equipado con un vidrio templado de alta resistencia de 10 mm y clasificación de impacto IK09 para soportar el intenso tráfico peatonal y la presión del agua.

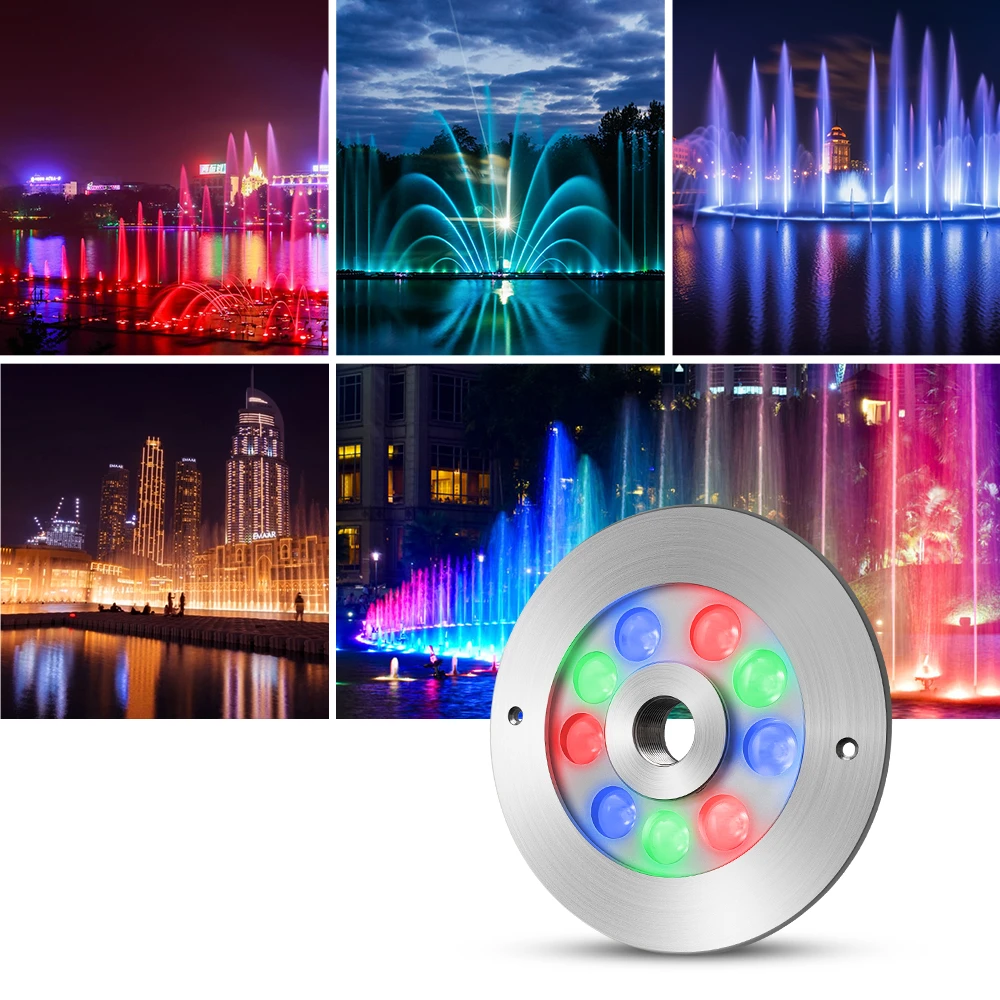

Integrado con LEDs CREE y OSRAM de alto rendimiento que ofrecen una iluminación brillante y energéticamente eficiente para plazas emblemáticas.

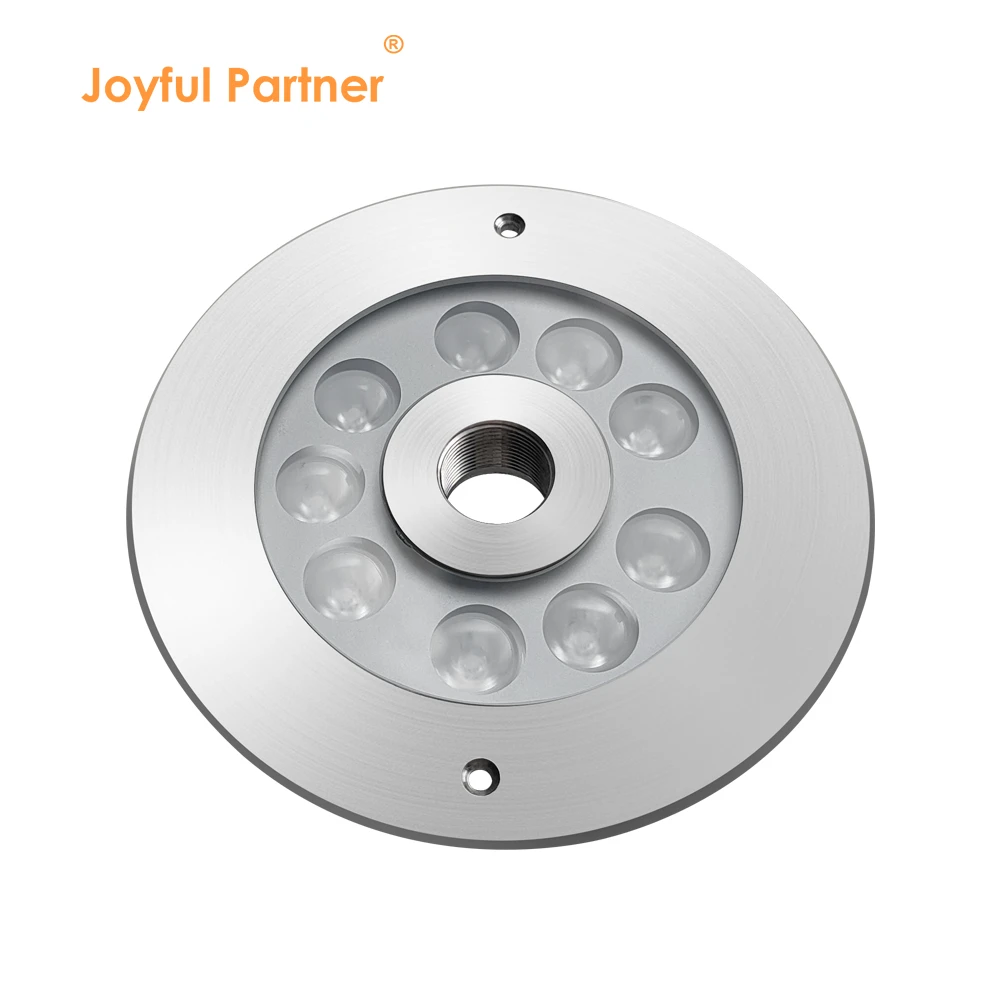

Diseñado con un orificio central especializado [G(PF)3/4] para una integración fluida con boquillas de agua y bombas fuente.

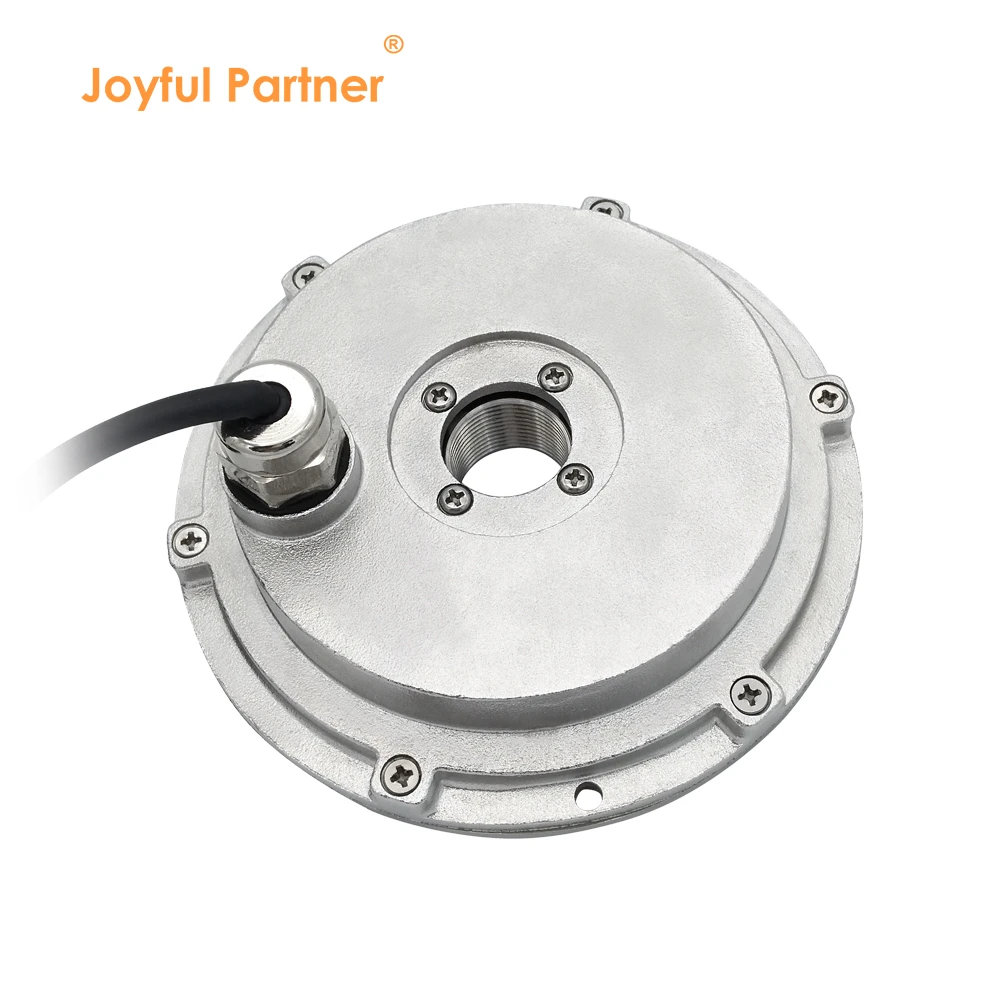

Protección sumergible fiable IP68 garantizada por sellos de silicona de precisión y estancas de cobre recubiertas de níquel PG11.
Tabla de especificaciones de modelos
|
Punto nº |
Fuente de luz |
Ángulo del haz de la lente(°) |
Consumo (vatios) |
Voltaje de entrada(V) |
Tasa Ik |
|
94091 / 94091B |
LED 9x1W |
8°/15°/25°/30°/45°/60° |
9.4 |
DC12V/DC24V |
09 |
|
94092 / 94092B |
LED 9x2W |
8°/15°/25°/30°/45°/60° |
19.2 |
DC12V/DC24V |
09 |
|
94093 / 94093B |
LED rgb 9x1W |
8°/15°/25°/30°/45°/60° |
9.0 |
DC12V/DC24V |
09 |
|
94094 / 94094B |
9x2W LED RGB |
8°/15°/25°/30°/45°/60° |
17.4 |
DC12V/DC24V |
09 |
|
94096 / 94096B |
LED RGB3in1 de 9x3W |
8°/15°/25°/30°/45°/60° |
26.1 |
DC12V/DC24V |
09 |
Tabla de especificaciones de materiales
|
Punto |
Descripción |
|
Portada y carcasa |
Acero inoxidable con forma de moldura cromada 304# o 316L# |
|
Vidrio |
Vidrio templado T=10mm |
|
Lente |
Lente óptica, eficiencia≥85% |
|
Prensaestoupas |
Cobre recubierto de níquel PG11 IP68 |
|
LED |
Led de alta potencia cree & OSRAM |
|
PCB |
Excelente conductividad térmica del aluminio, coeficiente de conductividad térmica≥2,0w/mk |
|
Piloto |
Salida de corriente constante. LED de un solo color = salida de 3 circuitos. LED RGB = salida de 3 circuitos. LED RGB 3in1 = salida de 6 circuitos |
|
Entorno de aplicación |
Temperatura del agua entre -20°C ~ 40°C menos de 1,0 metros de profundidad |
|
Cable de alimentación |
H05RN-F 2*0,75mm² L=2m (color único) / H05RN-F 4*0,75mm² L=2m (para RGB) |

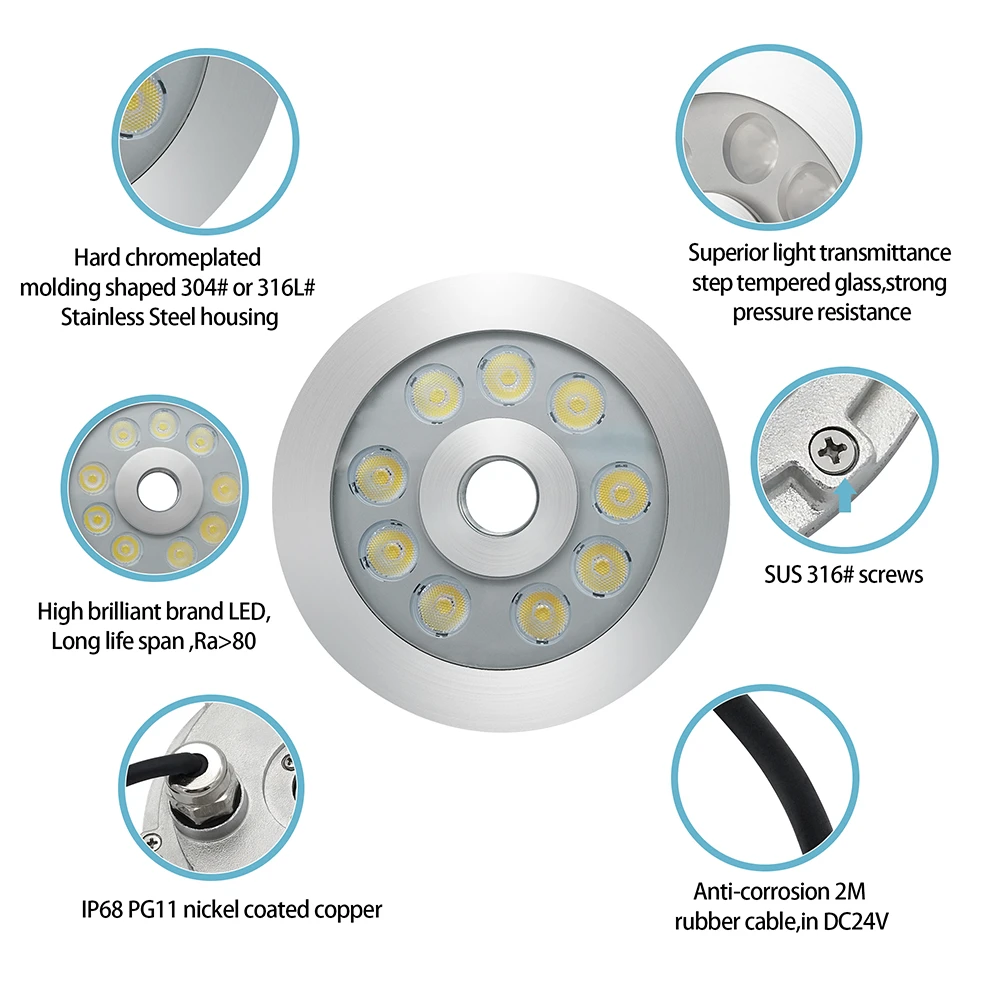

Acero cromado 304 o 316L: carcasa dura con vidrio templado de 10 mm y prensaestopas recubierta de níquel IP68 PG11.
Con un controlador de corriente constante y un LED OSRAM
